4-дюймовый светодиодный 7-сегментный дисплей

Поделиться с:

4-дюймовый светодиодный 7-сегментный дисплей

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

4-дюймовый одноразрядный 7-сегментный светодиодный дисплей; контакты 1 и 8 являются общими; 5 светодиодов последовательно, 1 светодиод параллельно на DP и 1 светодиод последовательно на DP.

Функции:
1. Высота цифр 101,60 мм (4,00 дюйма)
2. Превосходный внешний вид цифр.
3. Широкий угол обзора.
4. Диапазон излучаемых цветов
5. IC-совместимый
6. Низкое энергопотребление
7. Черное лицо, Белый сегмент.
8. Соответствует RoHS

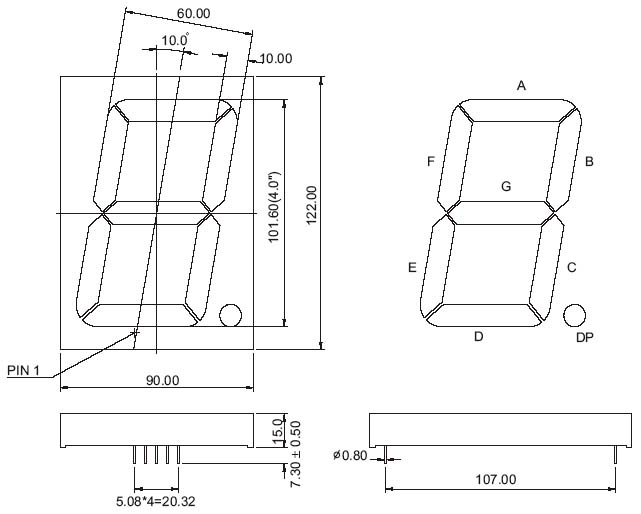

Размеры упаковки:

Примечания:

1. Все размеры указаны в миллиметрах (дюймах). Допуск составляет + 0,25 мм (0,01 дюйма), если не указано иное.

2. Технические характеристики могут быть изменены без предварительного уведомления.

3. Зазор между отражателем и печатной платой не должен превышать 0,25 мм.

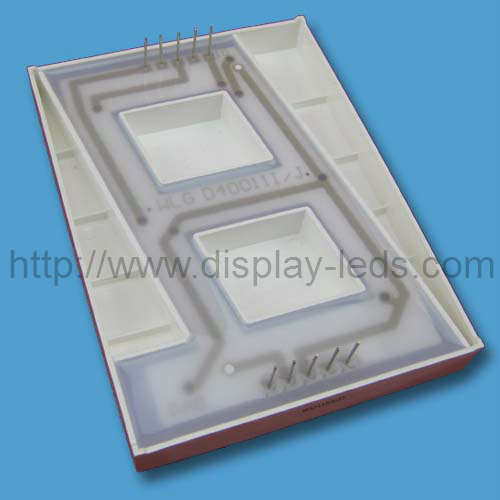

Внутренняя схема:

Таблица1:

Одноразрядный 7-сегментный светодиодный дисплей, высота цифр: 101,60 мм (4,00 дюйма), внешние размеры: 90,00x122,00x15,00 мм (ДxШxВмм)
Номер детали.		Чип			Iв@IF=20мА		Iв@IF=20мА
CC	Калифорния	Материал	Цвет	ВЛД	Один сегмент		Один ДП
CC	Калифорния	Материал	Цвет	ВЛД	Мин.	Тип.	Мин.	Тип.
LD40011AR	LD40011BR	GaAlAs	Супер Красный	640	30	37.5	8	10
LD40011AD	LD40011BD	GaAlAs	Наемный	640	67.5	93.75	18	25
LD40011AO	LD40011BO	GaAsP	Апельсин	625	26.25	33.75	7	9
LD40011AY	LD40011BY	GaAsP	Желтый	588	30	37.5	8	10
LD40011AG	LD40011BG	Зазор	Зеленый	568	26.25	33.75	7	9
LD40011AUR	LD40011BUR	АлГаИнП	Ультра Красный	640	112.5	168.8	30	45
LD40011AUO	LD40011BUO	АлГаИнП	Ультра оранжевый	625	168.75	225	45	60
LD40011AUA	LD40011BUA	АлГаИнП	Ультра Янтарь	65	112.5	168.8	30	45
LD40011AUY	LD40011КУПИТЬ	АлГаИнП	Ультра желтый	595	112.5	168.8	30	45
LD40011AUG	LD40011BUG	АлГаИнП	Ультра Зеленый	573	112.5	168.8	30	45
LD40011APG	LD40011BPG	ИнГаН	Чистый Зеленый	525	450	1125	120	300
LD40011AUB	LD40011БУБ	ИнГаН	Ультра Синий	470	112.5	168.8	30	45
LD40011AUW	LD40011BUW	СМД	Ультра Белый	\	375	450	100	120
Единица:	\	\	\	нм	Макд	Макд	Макд	Макд

Примечания:

1. CC = общий катод

2. СА=Общий Анод

Таблица2:

Цвет		Электрооптические характеристики^[1]			Абсолютные максимальные рейтинги^[1]
		Прямое напряжение @ IF=20 мА		Обеспечить регресс Текущий ВР=5В	Рассеяние мощности	Прямой постоянный ток	Пиковый прямой ток^[2]
		Тип.	Макс.	Обеспечить регресс Текущий ВР=5В	Рассеяние мощности	Прямой постоянный ток	Пиковый прямой ток^[2]
Супер Красный	За сегмент.	9	11	50	300	25	100
Супер Красный	По ДП	1.8	2.2	50	60	25	100
Наемный	За сегмент.	9	11	50	300	25	100
Наемный	По ДП	1.8	2.2	50	60	25	100
Апельсин	За сегмент.	10.5	12.5	50	400	30	100
Апельсин	По ДП	2.1	2.5	50	80	30	100
Желтый	За сегмент.	10.5	12.5	50	400	30	100
Желтый	По ДП	2.1	2.5	50	80	30	100
Зеленый	За сегмент.	11	12.5	50	400	30	100
Зеленый	По ДП	2.2	2.5	50	80	30	100
Ультра Красный	За сегмент.	9.5	13	50	300	30	100
Ультра Красный	По ДП	1.9	2.6	50	60	30	100
Ультра оранжевый	За сегмент.	10	13	50	325	30	100
Ультра оранжевый	По ДП	2	2.6	50	65	30	100
Ультра Янтарь	За сегмент.	10	13	50	325	30	100
Ультра Янтарь	По ДП	2	2.6	50	65	30	100
Ультра желтый	За сегмент.	10	13	50	325	30	100
Ультра желтый	По ДП	2	2.6	50	65	30	100
Ультра Зеленый	За сегмент.	10.5	13	50	375	30	100
Ультра Зеленый	По ДП	2.1	2.6	50	75	30	100
Чистый Зеленый	За сегмент.	17.5	20	50	550	30	100
Чистый Зеленый	По ДП	3.5	4	50	110	30	100
Ультра Синий	За сегмент.	17.5	20	50	600	30	100
Ультра Синий	По ДП	3.5	4	50	120	30	100
Ультра Белый	За сегмент.	17.5	20	50	600	30	100
Ультра Белый	По ДП	3.5	4	50	120	30	100
Единица:	\	V	V	ЮА	мВт	мА	мА
