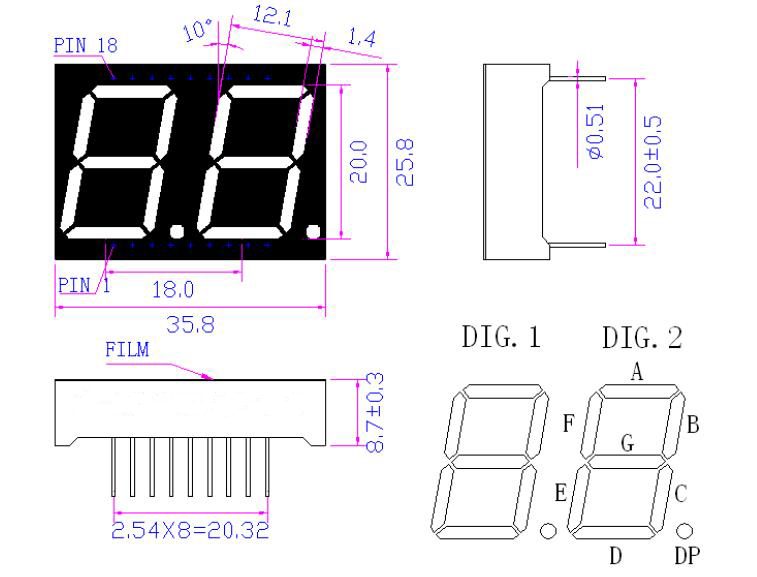

0,8-дюймовый двойной Digit белый светодиодный дисплей - LD8022AUW-F

· Типичные Электро-оптические характеристики кривой

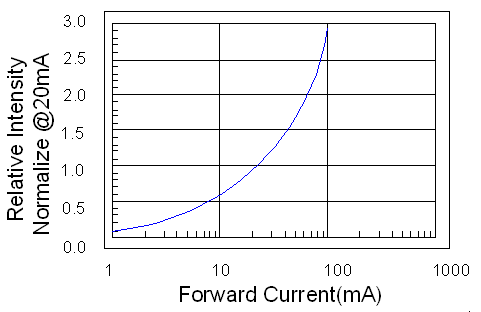

РИС. 1 Ток в прямом направлении Vs. Напряжение в прямом направлении на фиг. 2 Относительная интенсивность Vs. ток в прямом направлении

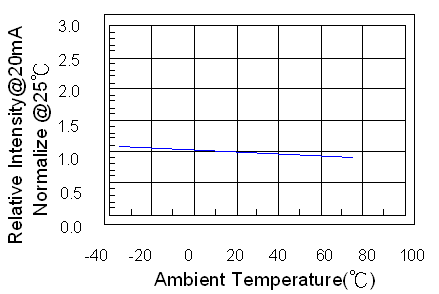

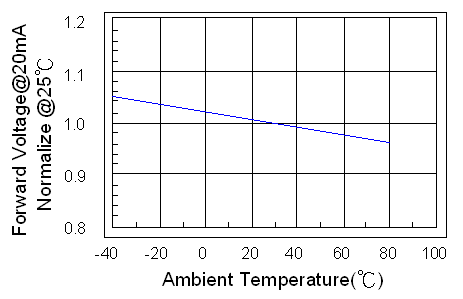

РИС. Вс 3 Напряжение в прямом направлении Температура фиг. 4 Относительная интенсивность Vs. температура

РИС. 5 Относительная интенсивность Vs. длина волны

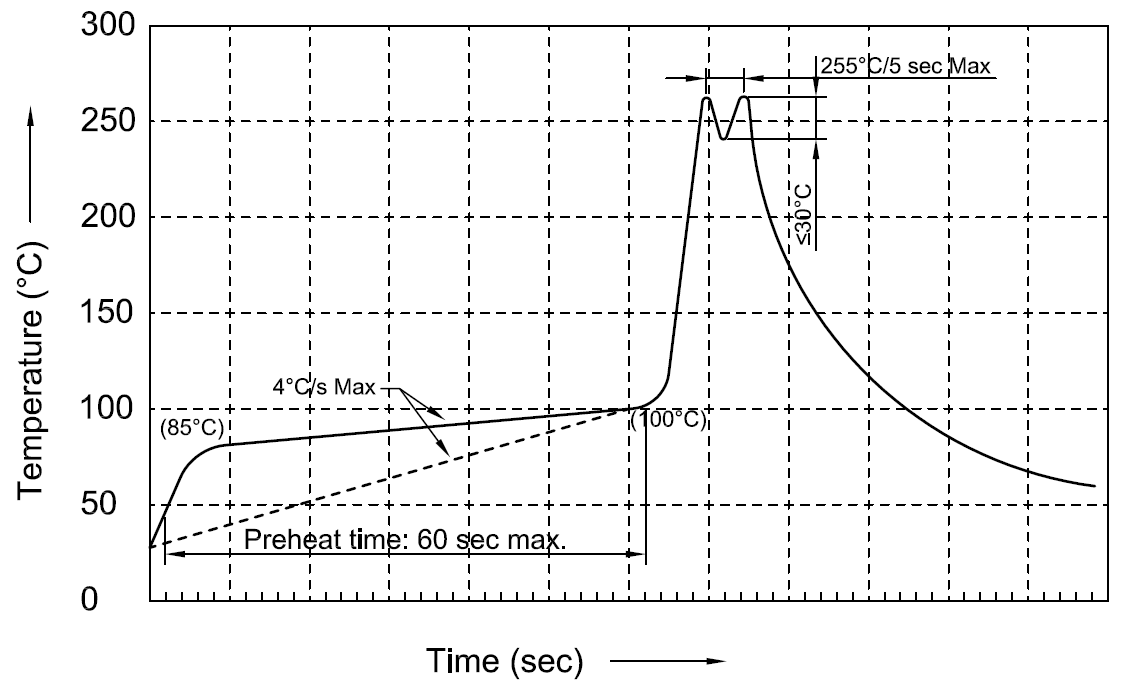

· Рекомендуется пайка волной Профили:

Примечания:

1.Recommend предварительного нагрева температуру 105 ° С или менее (как измерено с помощью термопары

прикреплены к LED штифтов) перед погружением в припой волны с максимумом ванны припоя

температура 260 ℃.

2.Peak пайки волной температуры между 245-255 ℃ в течение 3 сек (5 сек) макс.

3.Do не применяют напряжение к эпоксидной смоле в то время как температура выше 85 ° C.

4.Fixtures не следует применять нагрузку на компоненты при монтаже и пайке.

Более одной волной припоя не допускается.

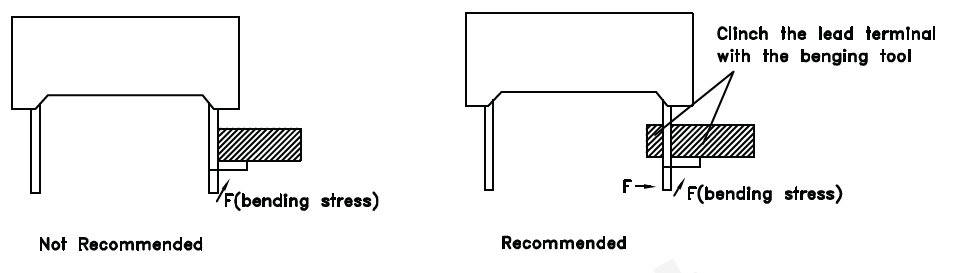

· Формирование Lead

Согните компонент ведет вручную без соответствующих инструментов не допускается. Провода должны быть согнуты клинчем верхней части свинца надежно такого, что изгибающий сила не воздействующие на пластмассовом корпусе.

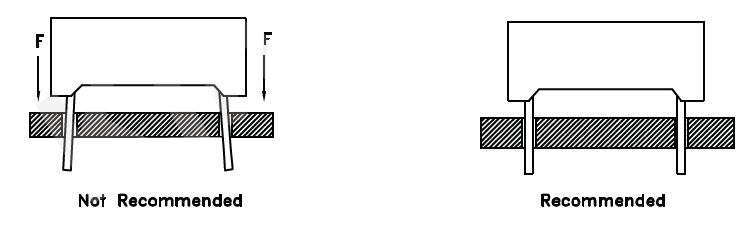

·Монтаж

1.Не применять напряжение на свинцовые клеммы.

2.При установке для сборки, обеспечение терминала основного тона соответствует шагу отверстий подложки платы, чтобы предотвратить распространение или зажимая свинцовые клеммы.

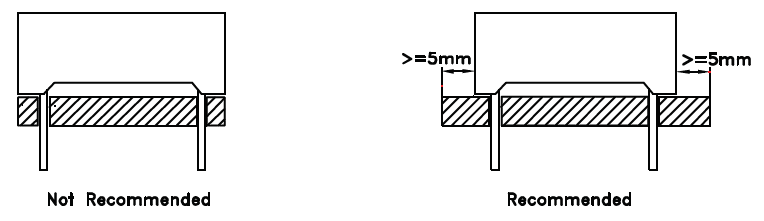

1.Компонент должен быть помещен по крайней мере 5 мм от края печатной платы к повреждениям Не вызвал чрезмерное тепло во время пайки волны.

·Место хранения

1.Светодиоды должны храниться при температуре. 30 ℃ & RH. 70% после отгрузки из LITEKEY и пределы срока хранения 3 месяца. Если индикаторы хранятся в течение 3-х месяцев или более, они могут храниться в течение года в герметичном контейнере с атмосферой азота и абсорбирующим материалом.

2.Пожалуйста, во избежание быстрые переходы температуры окружающей среды, особенно в условиях высокой влажности, где может произойти конденсация.

· Пайка Общие замечания

1.Через отверстие дисплеи несовместимы с пайкой оплавления.

2.Если компоненты будут проходить несколько процессов пайки, где компоненты могут быть подвергнуты интенсивным тепло, пожалуйста, проверьте с LITEKEY для совместимости.

· Очистка

1.Легкие «не чистые» потоки рекомендуются для использования при пайке.

2.Если требуется очистка, LITEKEY рекомендует мыть корпус компонентов только с водой. Не используйте органические растворители для очистки, так как они могут повредить пластиковые детали. И приборы не следует мыть в течение более одной минуты.

· Электростатический разряд (ESD)

1.Светодиоды могут быть повреждены в результате электростатического разряда или импульсный ток (ЭОС).

2.ESD ремешок, ESD обуви ремень или антистатические перчатки необходимо надевать всякий раз, когда обработка светодиодов.

3.Заземлен должны применяться для всех устройств, оборудования и техники.

4.С помощью ионного вентилятора для нейтрализации статического заряда, который, возможно, построенный на поверхности светодиодов пластиковой линзы в результате трения между светодиодами при хранении и передаче.
