| Количество: | |
|---|---|
Серия LD30014A/B
1000 шт.
Соответствие ДОСТИГАЕМОСТИ соответствия RoHS
Размеры пакета и внутренне цепь:
Примечания:
1. Все размеры находятся в миллиметрах (дюймах), допуске+0.25mm (0.01inch) если другое велемудрое знаменитый.
2. Спецификации подлеубегут изменение без извещения.
3. Зазор между рефлектором и PCB не превысит 0.25mm.
Table1:

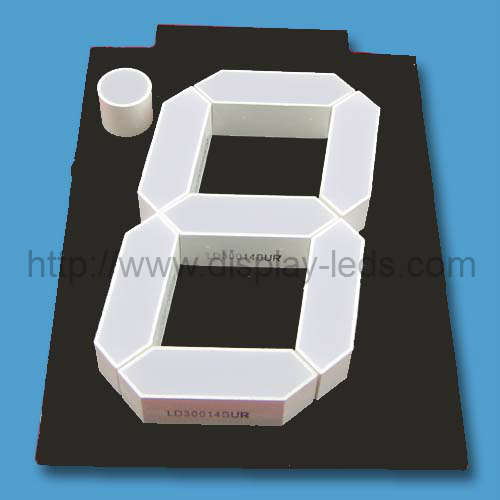

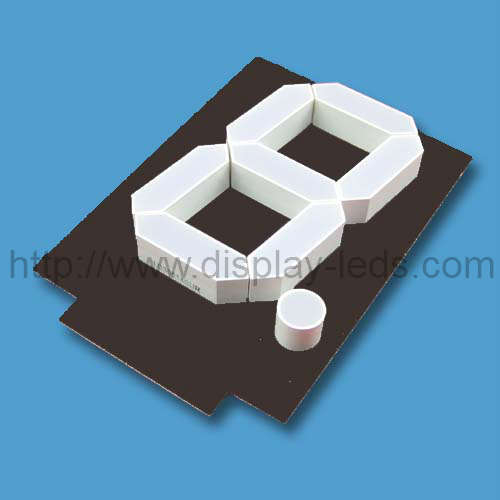

| Одиночная индикация СИД этапа числа 7, высота числа: 76mm (3inch), внешние размеры: 73.00x110.0x10.0mm (LxWxHmm) | ||||||
| Номер детали | Обломок | Iv@IF=20mA | ||||
| Обще Катод | Обще Анод | Материал | Цвет | WLD | Одно Seg | |
| Минимально. | Typ. | |||||
| LD30014AR | LD30014BR | GaAlAs | Супер красный цвет | 640 | 72 | 90 |
| LD30014AD | LD30014BD | GaAlAs | Нанято | 640 | 162 | 225 |
| LD30014AO | LD30014BO | GaAsP | Померанцово | 625 | 63 | 81 |
| LD30014AY | LD30014BY | GaAsP | Желтый цвет | 588 | 72 | 90 |
| LD30014AG | LD30014BG | Зазор | Зеленый цвет | 568 | 63 | 81 |
| LD30014AUR | LD30014BUR | AlGaInP | Ультра красный цвет | 640 | 270 | 405 |
| LD30014AUO | LD30014BUO | AlGaInP | Ультра помеец | 625 | 405 | 540 |
| LD30014AUA | LD30014BUA | AlGaInP | Ультра Амбер | 605 | 270 | 405 |
| LD30014AUY | LD30014BUY | AlGaInP | Ультра желтый цвет | 595 | 270 | 405 |
| LD30014AUG | LD30014BUG | AlGaInP | Ультра зеленый цвет | 573 | 270 | 405 |
| LD30014APG | LD30014BPG | InGaN | Чисто зеленый цвет | 525 | 1080 | 2700 |
| LD30014AUB | LD30014BUB | InGaN | Ультра синь | 470 | 270 | 405 |
| LD30014AUW | LD30014BUW | SMD | Ультра белизна |
| 900 | 1080 |
| Блок: |
|
|
| nm | mcd | mcd |
Table2:
| Цвет | Электрические оптически характеристики[1] | Абсолютный максимум номинальностей[1] | |||||
| Переднее Voltage@ IF=20mA | Обратный | Диссипация силы | Пропускной ток DC | Пиковый пропускной ток[2] | |||
| Typ. | Макс. | ||||||
| Супер красный цвет | В Seg. | 10.8 | 13.2 | 80 | 720 | 50 | 200 |
| Нанято | В Seg. | 10.8 | 13.2 | 80 | 720 | 50 | 200 |
| Померанцово | В Seg. | 12.6 | 15 | 80 | 960 | 60 | 200 |
| Желтый цвет | В Seg. | 12.6 | 15 | 80 | 960 | 60 | 200 |
| Зеленый цвет | В Seg. | 13.2 | 15 | 80 | 960 | 60 | 200 |
| Ультра красный цвет | В Seg. | 11.4 | 15.6 | 80 | 720 | 60 | 200 |
| Ультра помеец | В Seg. | 12 | 15.6 | 80 | 780 | 60 | 200 |
| Ультра Амбер | В Seg. | 12 | 15.6 | 80 | 780 | 60 | 200 |
| Ультра желтый цвет | В Seg. | 12 | 15.6 | 80 | 780 | 60 | 200 |
| Ультра зеленый цвет | В Seg. | 12.6 | 15.6 | 80 | 900 | 60 | 200 |
| Чисто зеленый цвет | В Seg. | 21 | 24 | 80 | 1320 | 60 | 200 |
| Ультра синь | В Seg. | 21 | 24 | 80 | 1440 | 60 | 200 |
| Ультра белизна | В Seg. | 21 | 24 | 80 | 1440 | 60 | 200 |
| Блок: |
| V | V | uA | mW | mA | mA |
Примечания:
1. На deg Ta=25.
2. Пиковый пропускной ток на 1/10 кругах обязаностей, ИМПе ульс 0.1ms
Где вы можете вы использовать их?
Вы можете использовать их крытые или semi-напольные, как:
Станция высокоскоростного рельса машины игры торгового автомата автомобильной стоянки
Часы СИД для общественных мест (среднее двоеточие времени имеющееся)
Соответствие ДОСТИГАЕМОСТИ соответствия RoHS
Размеры пакета и внутренне цепь:
Примечания:
1. Все размеры находятся в миллиметрах (дюймах), допуске+0.25mm (0.01inch) если другое велемудрое знаменитый.
2. Спецификации подлеубегут изменение без извещения.

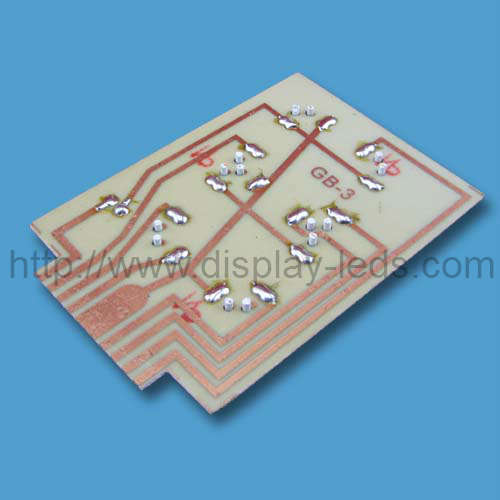

3. Зазор между рефлектором и PCB не превысит 0.25mm.
Table1:
| Одиночная индикация СИД этапа числа 7, высота числа: 76mm (3inch), внешние размеры: 73.00x110.0x10.0mm (LxWxHmm) | ||||||
| Номер детали | Обломок | Iv@IF=20mA | ||||
| Обще Катод | Обще Анод | Материал | Цвет | WLD | Одно Seg | |
| Минимально. | Typ. | |||||
| LD30014AR | LD30014BR | GaAlAs | Супер красный цвет | 640 | 72 | 90 |
| LD30014AD | LD30014BD | GaAlAs | Нанято | 640 | 162 | 225 |
| LD30014AO | LD30014BO | GaAsP | Померанцово | 625 | 63 | 81 |
| LD30014AY | LD30014BY | GaAsP | Желтый цвет | 588 | 72 | 90 |
| LD30014AG | LD30014BG | Зазор | Зеленый цвет | 568 | 63 | 81 |
| LD30014AUR | LD30014BUR | AlGaInP | Ультра красный цвет | 640 | 270 | 405 |
| LD30014AUO | LD30014BUO | AlGaInP | Ультра помеец | 625 | 405 | 540 |
| LD30014AUA | LD30014BUA | AlGaInP | Ультра Амбер | 605 | 270 | 405 |
| LD30014AUY | LD30014BUY | AlGaInP | Ультра желтый цвет | 595 | 270 | 405 |
| LD30014AUG | LD30014BUG | AlGaInP | Ультра зеленый цвет | 573 | 270 | 405 |
| LD30014APG | LD30014BPG | InGaN | Чисто зеленый цвет | 525 | 1080 | 2700 |
| LD30014AUB | LD30014BUB | InGaN | Ультра синь | 470 | 270 | 405 |
| LD30014AUW | LD30014BUW | SMD | Ультра белизна |
| 900 | 1080 |
| Блок: |
|
|
| nm | mcd | mcd |
Table2:
| Цвет | Электрические оптически характеристики[1] | Абсолютный максимум номинальностей[1] | |||||
| Переднее Voltage@ IF=20mA | Обратный | Диссипация силы | Пропускной ток DC | Пиковый пропускной ток[2] | |||
| Typ. | Макс. | ||||||
| Супер красный цвет | В Seg. | 10.8 | 13.2 | 80 | 720 | 50 | 200 |
| Нанято | В Seg. | 10.8 | 13.2 | 80 | 720 | 50 | 200 |
| Померанцово | В Seg. | 12.6 | 15 | 80 | 960 | 60 | 200 |
| Желтый цвет | В Seg. | 12.6 | 15 | 80 | 960 | 60 | 200 |
| Зеленый цвет | В Seg. | 13.2 | 15 | 80 | 960 | 60 | 200 |
| Ультра красный цвет | В Seg. | 11.4 | 15.6 | 80 | 720 | 60 | 200 |
| Ультра помеец | В Seg. | 12 | 15.6 | 80 | 780 | 60 | 200 |
| Ультра Амбер | В Seg. | 12 | 15.6 | 80 | 780 | 60 | 200 |
| Ультра желтый цвет | В Seg. | 12 | 15.6 | 80 | 780 | 60 | 200 |
| Ультра зеленый цвет | В Seg. | 12.6 | 15.6 | 80 | 900 | 60 | 200 |
| Чисто зеленый цвет | В Seg. | 21 | 24 | 80 | 1320 | 60 | 200 |
| Ультра синь | В Seg. | 21 | 24 | 80 | 1440 | 60 | 200 |
| Ультра белизна | В Seg. | 21 | 24 | 80 | 1440 | 60 | 200 |
| Блок: |
| V | V | uA | mW | mA | mA |
Примечания:
1. На deg Ta=25.
2. Пиковый пропускной ток на 1/10 кругах обязаностей, ИМПе ульс 0.1ms
Где вы можете вы использовать их?
Вы можете использовать их крытые или semi-напольные, как:
Станция высокоскоростного рельса машины игры торгового автомата автомобильной стоянки
Часы СИД для общественных мест (среднее двоеточие времени имеющееся)
