1,20-дюймовый 7-сегментный светодиодный дисплей

Поделиться с:

1,20-дюймовый 7-сегментный светодиодный дисплей

Количество:



Запрос цены Добавить в корзину

Модель:
LD12011A / B серии
Минимальный заказ:
1000шт

Pin 1 и 5 будет общие штыри; статический внутренне PCB цепи; 1.2 индикация СИД этапа числа 7 дюйма одиночных; и варианты CA и CC имеющиеся.
Характеристики:
1. число 30.6 mm (1.2 дюймов) высокое
2. Превосходное возникновение числа
3. Широкий угол наблюдения
4. Ряд испущенных цветов
5. I.C. совместимое
6. Потребление низкой мощности
7. Черная сторона, белый этап
8. RoHS уступчивое

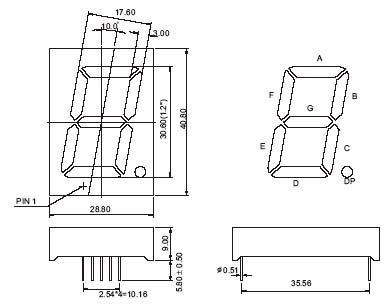

Размеры пакета и внутренне цепь:

Примечания:

1. Все размеры находятся в миллиметрах (дюймах), допуске+0.25mm (0.01inch) если другое велемудрое знаменитый.

2. Спецификации подлеубегут изменение без извещения.

3. Зазор между рефлектором и PCB не превысит 0.25mm.

Table1:

Одиночная индикация СИД этапа числа 7, высота числа: 30.60mm (1.20inch), внешние размеры: 28.80x40.80x9.00mm (LxWxHmm)
Номер детали		Обломок			Iv@IF=20mA		Iv@IF=20mA
CC	CA	Материал	Цвет	WLD	Одно Seg		Один DP
CC	CA	Материал	Цвет	WLD	Минимально.	Typ.	Минимально.	Typ.
LD12011AR	LD12011BR	GaAlAs	Супер красный цвет	640	12	15	8	10
LD12011AD	LD12011BD	GaAlAs	Нанято	640	27	37.5	18	25
LD12011AO	LD12011BO	GaAsP	Померанцово	625	10.5	13.5	7	9
LD12011AY	LD12011BY	GaAsP	Желтый цвет	588	12	15	8	10
LD12011AG	LD12011BG	Зазор	Зеленый цвет	568	10.5	13.5	7	9
LD12011AUR	LD12011BUR	AlGaInP	Ультра красный цвет	640	45	67.5	30	45
LD12011AUO	LD12011BUO	AlGaInP	Ультра помеец	625	67.5	90	45	60
LD12011AUA	LD12011BUA	AlGaInP	Ультра Амбер	605	45	67.5	30	45
LD12011AUY	LD12011BUY	AlGaInP	Ультра желтый цвет	595	45	67.5	30	45
LD12011AUG	LD12011BUG	AlGaInP	Ультра зеленый цвет	573	45	67.5	30	45
LD12011APG	LD12011BPG	InGaN	Чисто зеленый цвет	525	180	450	120	300
LD12011AUB	LD12011BUB	InGaN	Ультра синь	470	45	67.5	30	45
LD12011AUW	LD12011BUW	InGaN	Ультра белизна		150	180	100	120
Блок:				nm	mcd	mcd	mcd	mcd

Table2:

Цвет		Электрические оптически характеристики^[1]			Абсолютный максимум номинальностей^[1]
		Переднее Voltage@ IF=20mA		Обратный В настоящее время VR=5V	Диссипация силы	Пропускной ток DC	Пиковый пропускной ток^[2]
		Typ.	Макс.	Обратный В настоящее время VR=5V	Диссипация силы	Пропускной ток DC	Пиковый пропускной ток^[2]
Супер красный цвет	В Seg.	3.6	4.4	50	120	25	100
Супер красный цвет	В DP	1.8	2.2	30	60	25	100
Нанято	В Seg.	3.6	4.4	51	120	25	100
Нанято	В DP	1.8	2.2	30	60	25	100
Померанцово	В Seg.	4.2	5	52	160	30	100
Померанцово	В DP	2.1	2.5	30	80	30	100
Желтый цвет	В Seg.	4.2	5	53	160	30	100
Желтый цвет	В DP	2.1	2.5	30	80	30	100
Зеленый цвет	В Seg.	4.4	5	54	160	30	100
Зеленый цвет	В DP	2.2	2.5	30	80	30	100
Ультра красный цвет	В Seg.	3.8	5.2	55	120	30	100
Ультра красный цвет	В DP	1.9	2.6	30	60	30	100
Ультра помеец	В Seg.	4	5.2	56	130	30	100
Ультра помеец	В DP	2	2.6	30	65	30	100
Ультра Амбер	В Seg.	4	5.2	57	130	30	100
Ультра Амбер	В DP	2	2.6	30	65	30	100
Ультра желтый цвет	В Seg.	4	5.2	58	130	30	100
Ультра желтый цвет	В DP	2	2.6	30	65	30	100
Ультра зеленый цвет	В Seg.	4.2	5.2	59	150	30	100
Ультра зеленый цвет	В DP	2.1	2.6	30	75	30	100
Чисто зеленый цвет	В Seg.	7	8	60	220	30	100
Чисто зеленый цвет	В DP	3.5	4	30	110	30	100
Ультра синь	В Seg.	7	8	61	240	30	100
Ультра синь	В DP	3.5	4	30	120	30	100
Ультра белизна	В Seg.	7	8	62	240	30	100
Ультра белизна	В DP	3.5	4	30	120	30	100
Блок:		V	V	uA	mW	mA	mA
