ЛСД2830А/Б
LITEKEY
8531200000
0,28-дюймовый трехзначный цифровой светодиодный дисплей SMD

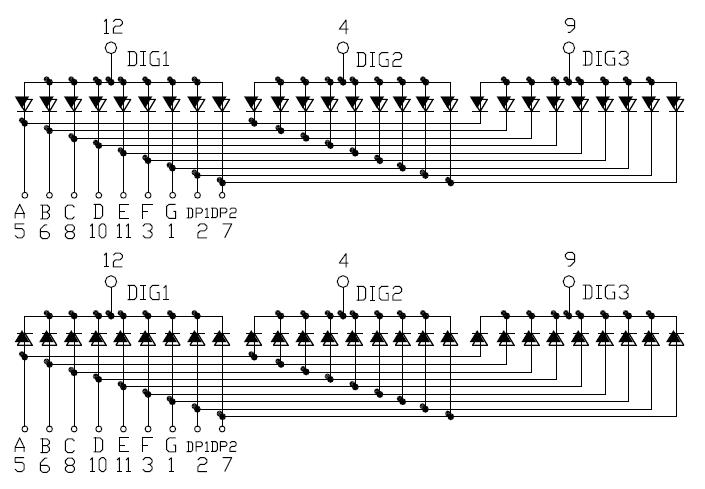

1. Внешний размер и Внутренняя принципиальная схема
Примечания:
Все размеры указаны в миллиметрах (дюймах), допуск составляет 0,25 мм (0,010), если не указано иное.
2. Руководство по выбору
Номер детали. | Чип | Iв@IF=20мА | ||||
Общий Анод | Общий катод | Материал | Цвет | ВЛД | На чип | |
Мин. | Тип. | |||||
ЛСД2830BR | ЛСД2830АР | АлГаИнП | Супер Красный | 640 | - | 8 |
ЛСД2830БУР | ЛСД2830АУР | АлГаИнП | Ультра Красный | 620 | - | 15 |
ЛСД2830БО | ЛСД2830АО | АлГаИнП | Апельсин | 605 | - | 40 |
ЛСД2830BY | ЛСД2830AY | АлГаИнП | Желтый | 580 | - | 50 |
ЛСД2830БГ | ЛСД2830АГ | АлГаИнП | Зеленый | 570 | - | 16 |
ЛСД2830БПГ | ЛСД2830АПГ | ИнГаН | Чистый Зеленый | 520 | - | 35 |
ЛСД2830ББ | ЛСД2830АБ | ИнГаН | Синий | 470 | - | 25 |
ЛСД2830БВ | ЛСД2830AW | ИнГаН | Белый | х0,27/у0,25 | - | 60 |
Единица: | \ | \ | \ | нм | Макд | Макд |
3. Электрические характеристики и абсолютные максимальные значения.
Параметр | Электрический оптический Характеристики[1] | Абсолютные максимальные рейтинги[1] | ||||
Излучаемый цвет | Прямое напряжение @ ЕСЛИ=20 мА | Обеспечить регресс | Рассеяние мощности | Прямой постоянный ток | Пиковый прямой ток[2] | |
На чип | Тип. | Макс. | ||||
Супер Красный | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ультра Красный | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Апельсин | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Желтый | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Зеленый | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Чистый Зеленый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Синий | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Белый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Единица: | V | V | ЮА | мВт | мА | мА |
4. Особенности и описание Светодиодный дисплей для поверхностного монтажа (Светодиодный дисплей SMD)
﹒Серое лицо и белая эпоксидная смола.
﹒Общий катод или общий анод SMD-дисплея.
﹒Один цвет: красный, Апельсин, Зеленый, Желтый, Чистый зеленый, Синий, Белый или Индивидуальный цвет.
﹒Соответствует RoHS и REACH.
﹒Высокая интенсивность и превосходная надежность Один цифровой дисплей.
﹒Высокое качество, низкое энергопотребление.
﹒Совместимость с IC, простая сборка.
5. Применение Светодиодный дисплей для поверхностного монтажа(Светодиодный дисплей SMD)
﹒Бытовая техника.
﹒Приборные панели.
﹒Цифровые считывающие дисплеи.
Свяжитесь с нами для более подробной информации.
