ЛСД8011А/Б
LITEKEY
8531200000

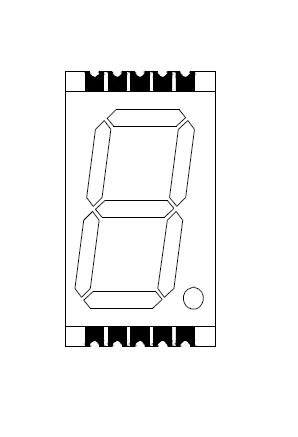

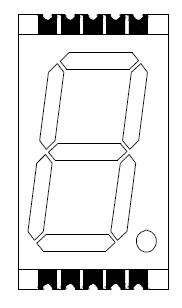

0,8-дюймовый однозначный 7 сегмент Светодиодный дисплей SMD

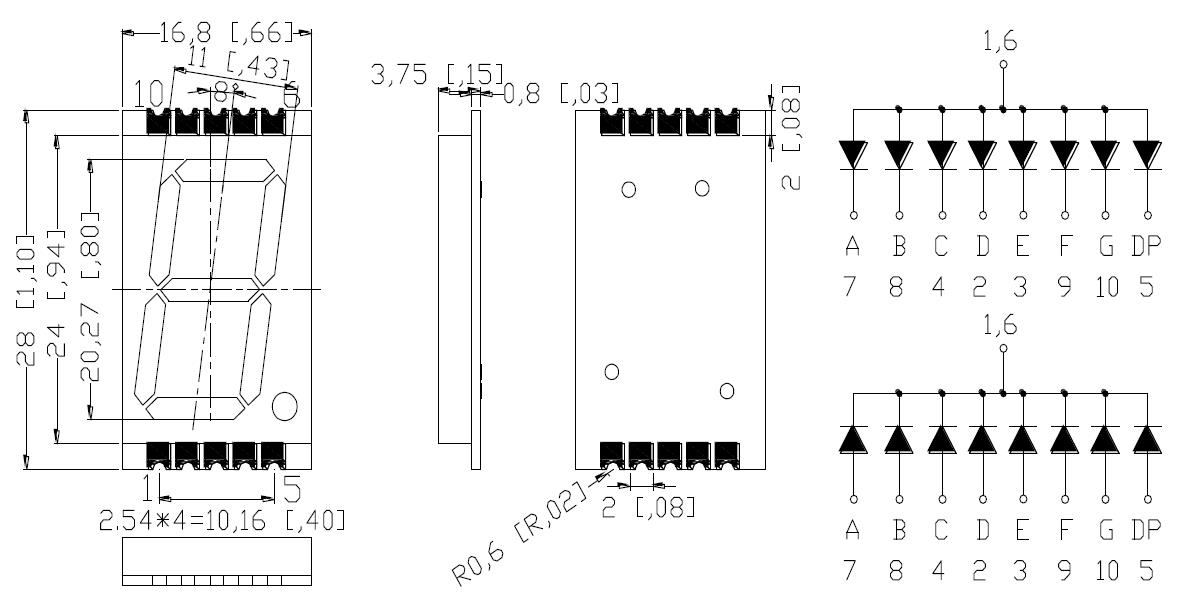

1. Внешний размер и внутренняя принципиальная схема
Примечания:
Все размеры указаны в миллиметрах (дюймах), допуск составляет 0,25 мм (0,010), если не указано иное.
2. Руководство по выбору
Номер детали. | Чип | Iв@IF=20мА | ||||
Общий Анод | Общий Катод | Материал | Цвет | ВЛД | На чип | |
Мин. | Тип. | |||||
ЛСД8011БР-Г | ЛСД8011АР-Г | АлГаИнП | Супер Красный | 640 | - | 8 |
ЛСД8011БУР-Г | ЛСД8011АУР-Г | АлГаИнП | Ультра Красный | 620 | - | 15 |
ЛСД8011БО-Г | ЛСД8011АО-Г | АлГаИнП | Апельсин | 605 | - | 40 |
LSD8011BY-G | LSD8011AY-G | АлГаИнП | Желтый | 580 | - | 50 |
ЛСД8011БГ-Г | ЛСД8011АГ-Г | АлГаИнП | Зеленый | 570 | - | 16 |
ЛСД8011БПГ-Г | ЛСД8011APG-Г | ИнГаН | Чистый Зеленый | 520 | - | 35 |
LSD8011BB-G | ЛСД8011АБ-Г | ИнГаН | Синий | 470 | - | 25 |
LSD8011BW-G | LSD8011AW-G | ИнГаН | Белый | х0,27/у0,25 | - | 60 |
Единица: | \ | \ | \ | нм | Макд | Макд |
3. Электрические характеристики и абсолютные максимальные значения.
Параметр | Электрический оптические характеристики[1] | Абсолютный Максимальные рейтинги[1] | ||||
Излучаемый цвет | Прямое напряжение @ ЕСЛИ=20 мА | Обеспечить регресс | Власть Рассеяние | ДК Форвард Текущий | Пик вперед Текущий[2] | |
На чип | Тип. | Макс. | ||||
Супер Красный | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ультра Красный | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Апельсин | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Желтый | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Зеленый | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Чистый Зеленый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Синий | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Белый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Единица: | V | V | ЮА | мВт | мА | мА |
4. Применение Светодиодный дисплей для поверхностного монтажа(Светодиодный дисплей SMD)
﹒Бытовая техника.
﹒Приборные панели.
﹒Цифровые считывающие дисплеи.
Свяжитесь с нами для более подробной информации.
