ЛСД2840А/Б
LITEKEY
8531200000

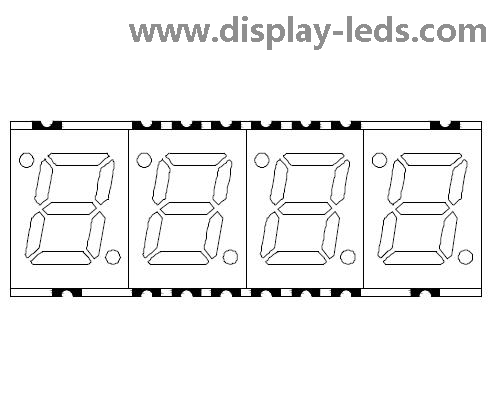

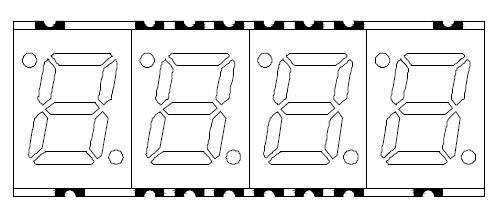

0,28-дюймовый четырехзначный цифровой светодиодный дисплей SMD

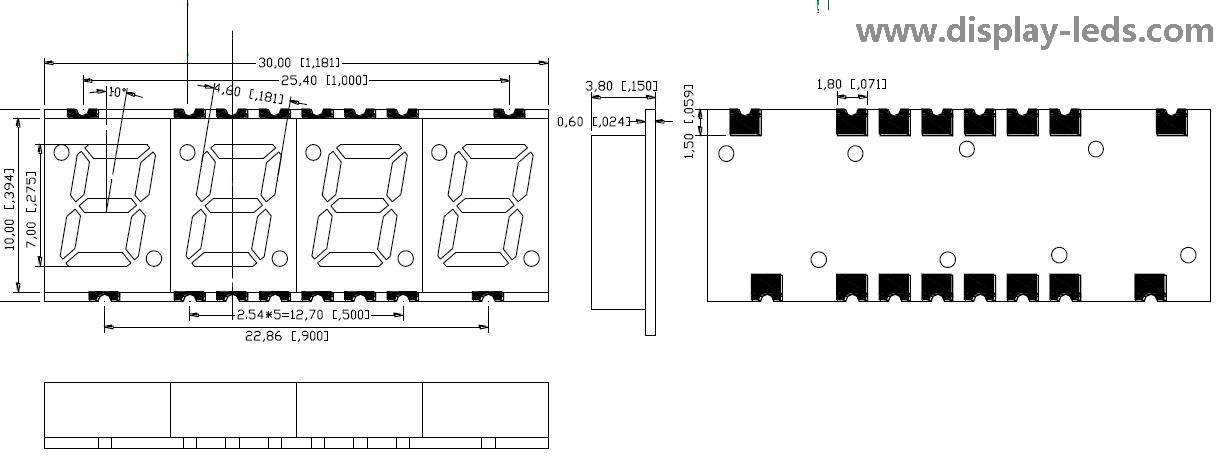

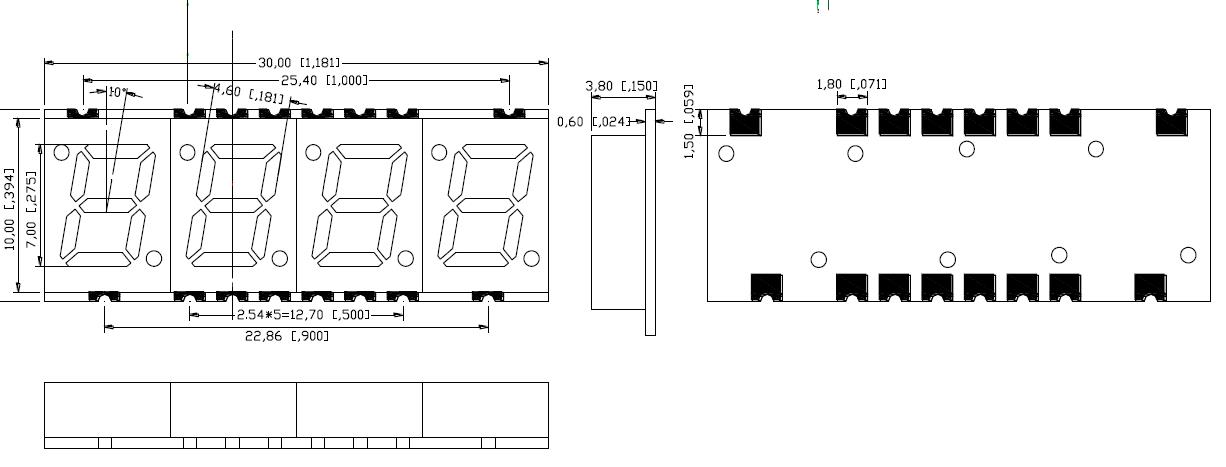

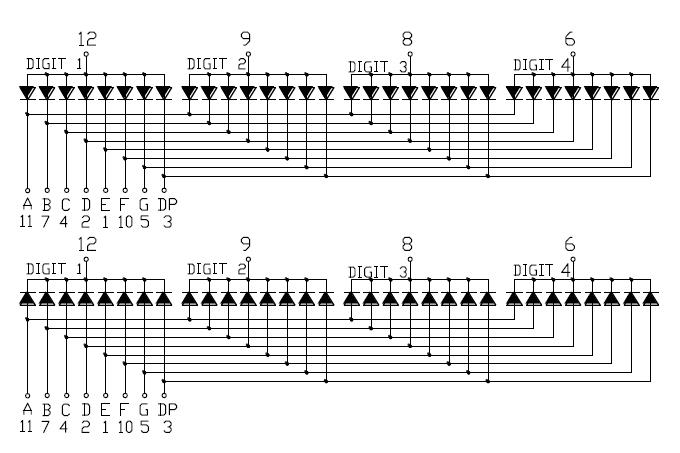

1. Внешний размер и Внутренняя принципиальная схема
Примечания:
Все размеры указаны в миллиметрах (дюймах), допуск составляет 0,25 мм (0,010), если не указано иное.
2. Руководство по выбору
Номер детали. | Чип | Iв@IF=20мА | ||||
Общий Анод | Общий катод | Материал | Цвет | ВЛД | На чип | |
Мин. | Тип. | |||||
ЛСД2840BR | ЛСД2840АР | АлГаИнП | Супер Красный | 640 | - | 8 |
ЛСД2840БУР | ЛСД2840АУР | АлГаИнП | Ультра Красный | 620 | - | 15 |
ЛСД2840БО | ЛСД2840АО | АлГаИнП | Апельсин | 605 | - | 40 |
ЛСД2840BY | ЛСД2840AY | АлГаИнП | Желтый | 580 | - | 50 |
ЛСД2840БГ | ЛСД2840АГ | АлГаИнП | Зеленый | 570 | - | 16 |
ЛСД2840БПГ | ЛСД2840АПГ | ИнГаН | Чистый Зеленый | 520 | - | 35 |
ЛСД2840ББ | ЛСД2840АБ | ИнГаН | Синий | 470 | - | 25 |
ЛСД2840БВ | ЛСД2840AW | ИнГаН | Белый | х0,27/у0,25 | - | 60 |
Единица: | \ | \ | \ | нм | Макд | Макд |
3. Электрические характеристики и абсолютные максимальные значения.
Параметр | Электрический оптический Характеристики[1] | Абсолютные максимальные рейтинги[1] | ||||
Излучаемый цвет | Прямое напряжение @ ЕСЛИ=20 мА | Обеспечить регресс | Рассеяние мощности | Прямой постоянный ток | Пиковый прямой ток[2] | |
На чип | Тип. | Макс. | ||||
Супер Красный | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ультра Красный | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Апельсин | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Желтый | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Зеленый | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Чистый Зеленый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Синий | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Белый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Единица: | V | V | ЮА | мВт | мА | мА |
4. Применение Светодиодный дисплей для поверхностного монтажа(Светодиодный дисплей SMD)
﹒Бытовая техника.
﹒Приборные панели.
﹒Цифровые считывающие дисплеи.
Свяжитесь с нами для получения более подробной информации.
