ЛСД2011А/Б
LITEKEY
8531200000
Загрузить техническое описание в формате PDF:
LSD2011AB - одноразрядный SMD-дисплей 0,2 дюйма.pdf

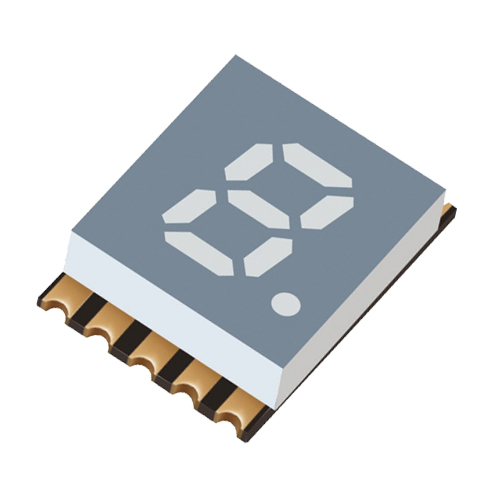

0,2-дюймовый однозначный цифровой светодиодный дисплей SMD

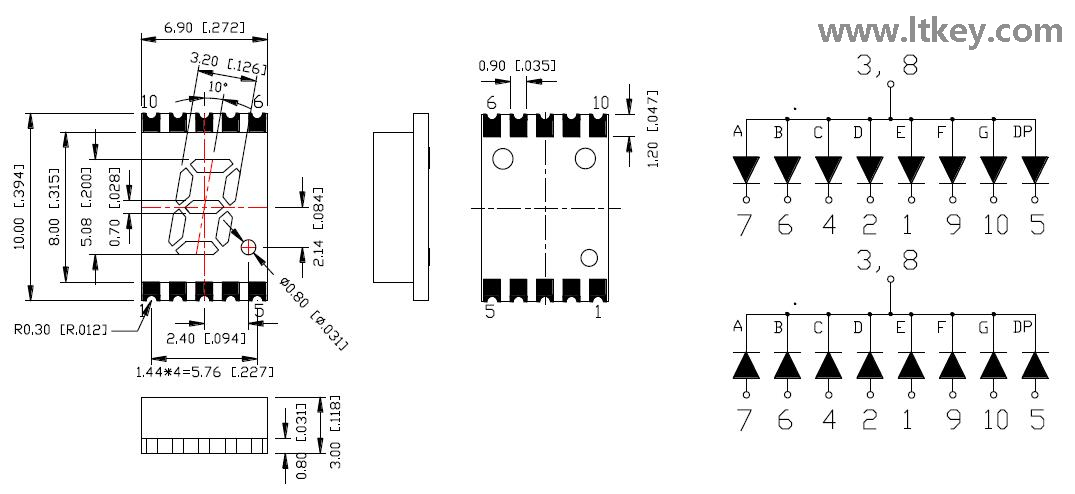

1. Внешний размер и внутренняя принципиальная схема
Примечания:
Все размеры указаны в миллиметрах (дюймах), допуск составляет 0,25 мм (0,010), если не указано иное.
2. Руководство по выбору
Номер детали. | Чип | Iв@IF=20мА | ||||
Общий Катод | Общий Анод | Материал | Цвет | ВЛД | На чип | |
Мин. | Тип. | |||||
ЛСД2011АР | ЛСД2011БР | АлГаИнП | Супер Красный | 640 | - | 8 |
ЛСД2011АУР | ЛСД2011БУР | АлГаИнП | Ультра Красный | 620 | - | 15 |
ЛСД2011АО | ЛСД2011БО | АлГаИнП | Апельсин | 605 | - | 40 |
ЛСД2011AY | ЛСД2011BY | АлГаИнП | Желтый | 580 | - | 50 |
ЛСД2011АГ | ЛСД2011БГ | АлГаИнП | Зеленый | 570 | - | 16 |
ЛСД2011APG | ЛСД2011БПГ | ИнГаН | Чистый Зеленый | 520 | - | 35 |
ЛСД2011AB | ЛСД2011BB | ИнГаН | Синий | 470 | - | 25 |
ЛСД2011AW | ЛСД2011БВ | ИнГаН | Белый | х0,27/у0,25 | - | 60 |
Единица: | \ | \ | \ | нм | Макд | Макд |
3. Электрические характеристики и абсолютные максимальные значения.
Параметр | Электрический оптический Характеристики[1] | Абсолютные максимальные рейтинги[1] | ||||
Излучаемый цвет | Прямое напряжение @ ЕСЛИ=20 мА | Обеспечить регресс | Рассеяние мощности | Прямой постоянный ток | Пиковый прямой ток[2] | |
На чип | Тип. | Макс. | ||||
Супер Красный | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ультра Красный | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Апельсин | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Желтый | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Зеленый | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Чистый Зеленый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Синий | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Белый | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Единица: | V | V | ЮА | мВт | мА | мА |
4. Применение
﹒Бытовая техника.
﹒Приборные панели.
﹒Цифровые считывающие дисплеи.
Свяжитесь с нами для более подробной информации.
