LD8012A / B серии
1000шт
Примечания:

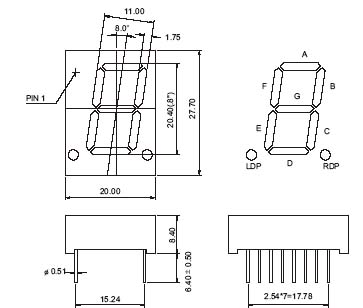

1. Все размеры находятся в миллиметрах (дюймах), допуске+0.25mm (0.01inch) если другое велемудрое знаменитый.
2. Спецификации подлеубегут изменение без извещения.
3. Зазор между рефлектором и PCB не превысит 0.25mm.

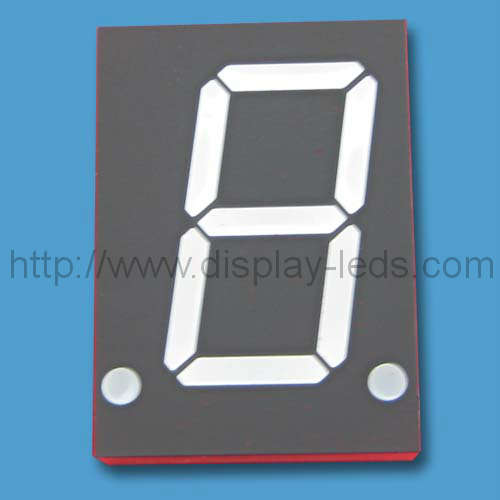

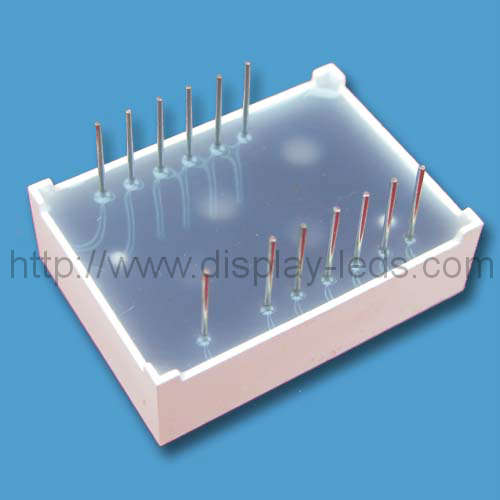

Одиночная индикация СИД этапа числа 7, высота числа: 20.4 mm (0.80inch), внешние размеры: 20.00x27.70x8.40mm (LxWxHmm) | ||||||||
Номер детали | Обломок | Iv@IF=20mA | Iv@IF=20mA | |||||
Обще Катод | Обще Анод | Материал | Цвет | WLD | Одно Seg | Один DP | ||
Минимально. | Typ. | Минимально. | Typ. | |||||
LD8012AR | LD8012BR | GaAlAs | Супер красный цвет | 640 | 8 | 10 | 8 | 10 |
LD8012AD | LD8012BD | GaAlAs | Нанято | 640 | 18 | 25 | 18 | 25 |
LD8012AO | LD8012BO | GaAsP | Померанцово | 625 | 7 | 9 | 7 | 9 |
LD8012AY | LD8012BY | GaAsP | Желтый цвет | 588 | 8 | 10 | 8 | 10 |
LD8012AG | LD8012BG | Зазор | Зеленый цвет | 568 | 7 | 9 | 7 | 9 |
LD8012AUR | LD8012BUR | AlGaInP | Ультра красный цвет | 640 | 30 | 45 | 30 | 45 |
LD8012AUO | LD8012BUO | AlGaInP | Ультра помеец | 625 | 45 | 60 | 45 | 60 |
LD8012AUA | LD8012BUA | AlGaInP | Ультра Амбер | 605 | 30 | 45 | 30 | 45 |
LD8012AUY | LD8012BUY | AlGaInP | Ультра желтый цвет | 595 | 30 | 45 | 30 | 45 |
LD8012AUG | LD8012BUG | AlGaInP | Ультра зеленый цвет | 573 | 30 | 45 | 30 | 45 |
LD8012APG | LD8012BPG | InGaN | Чисто зеленый цвет | 525 | 120 | 300 | 120 | 300 |
LD8012AUB | LD8012BUB | InGaN | Ультра синь | 470 | 30 | 45 | 30 | 45 |
LD8012AUW | LD8012BUW | InGaN | Ультра белизна |
| 100 | 120 | 100 | 120 |
Блок: |
|
|
| nm | mcd | mcd | mcd | mcd |
