1-дюймовый 16-сегментный светодиодный дисплей

Поделиться с:

1-дюймовый 16-сегментный светодиодный дисплей

Количество:



Запрос цены Добавить в корзину

Модель:
Серия LD10017A/B
Минимальный заказ:
1000 шт.

Pin 6 и 18 будет общие штыри; 16 индикация водить этапами ; статический внутренне PCB цепи; число 1 дюйма одиночное индикация СИД 16 этапов ; и варианты CA и CC имеющиеся.
Характеристики:
1. число 25.4 mm (1inch) высокое
2. Превосходное возникновение числа
3. Широкий угол наблюдения
4. Ряд испущенных цветов
5. I.C. совместимое
6. Потребление низкой мощности
7. Черная сторона, белый этап
8. RoHS уступчивое

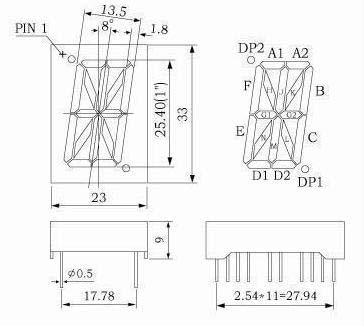

Размеры пакета и внутренне цепь:

Примечания:

1. Все размеры находятся в миллиметрах (дюймах), допуске+0.25mm (0.01inch) если другое велемудрое знаменитый.

2. Спецификации подлеубегут изменение без извещения.

3. Зазор между рефлектором и PCB не превысит 0.25mm.

Table1:

Одиночная индикация СИД этапа числа 16, высота числа: 25.40mm (1.00 дюйма), внешние размеры: 23.00x33.00x9.00mm (LxWxHmm)
Номер детали		Обломок			Iий_V@I_F=20mA		Iий_V@I_F=20mA
Обще Катод	Обще Анод	Материал	Цвет	WLD	Одно Seg		Одно Seg A d g или DP
Обще Катод	Обще Анод	Материал	Цвет	WLD	Минимально.	Typ.	Минимально.	Typ.
LD10017AR	LD10017BR	GaAlAs	Супер красный цвет	640	12	15	8	10
LD10017AD	LD10017BD	GaAlAs	Нанято	640	27	37.5	18	25
LD10017AO	LD10017BO	GaAsP	Померанцово	625	10.5	13.5	7	9
LD10017AY	LD10017BY	GaAsP	Желтый цвет	588	12	15	8	10
LD10017AG	LD10017BG	Зазор	Зеленый цвет	568	10.5	13.5	7	9
LD10017AUR	LD10017BUR	AlGaInP	Ультра красный цвет	640	45	67.5	30	45
LD10017AUO	LD10017BUO	AlGaInP	Ультра помеец	625	67.5	90	45	60
LD10017AUA	LD10017BUA	AlGaInP	Ультра Амбер	605	45	67.5	30	45
LD10017AUY	LD10017BUY	AlGaInP	Ультра желтый цвет	595	45	67.5	30	45
LD10017AUG	LD10017BUG	AlGaInP	Ультра зеленый цвет	573	45	67.5	30	45
LD10017APG	LD10017BPG	InGaN	Чисто зеленый цвет	525	180	450	120	300
LD10017AUB	LD10017BUB	InGaN	Ультра синь	470	45	67.5	30	45
LD10017AUW	LD10017BUW	SMD	Ультра белизна		150	180	100	120
Блок:				nm	mcd	mcd	mcd	mcd
