LD10018BUR
LITEKEY
8531200000
1,0-дюймовый красный буквенно-цифровой светодиодный дисплей(LD10018BUR)

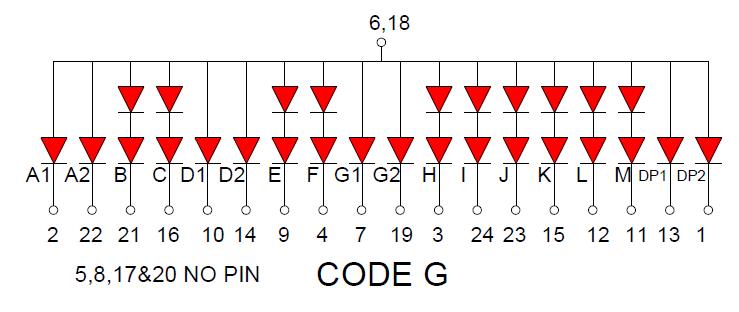

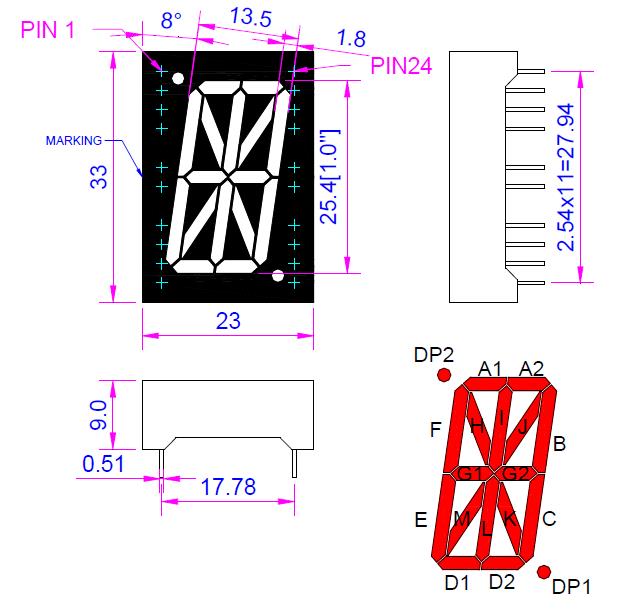

1. Внешний размер и внутренняя схема
Заметки:
Все размеры указаны в миллиметрах (дюймах), допуск составляет 0,25 мм (0,010), если не указано иное.
2. Персонажи
СИМВОЛЫ |
Материал чипа: AlGaInP Ультра яркий красный светодиод |
3.Абсолютный максимальный рейтинг (Ta = 25℃)
ПАРАМЕТР | УСЛОВНОЕ ОБОЗНАЧЕНИЕ | МАКСИМАЛЬНАЯ РЕЙТИНГ | UNIT |
Рассеяние мощности | PD | 78 | мВт |
Пиковый прямой ток (Рабочий цикл 1/10, ширина импульса 0,1 мс) | IВЕРШИНА ГОРЫ | 90 | мА |
Постоянный ток постоянного тока | IF | 30 | мА |
Обратное напряжение | VR | 5 | V |
Электростатический разряд | ESD | 1000 | V |
Диапазон рабочих температур | Topr / Tstg | От -40 ° Cдо + 85 ° С | |
Диапазон температур хранения | Topr / Tstg | От -40 ° Cдо + 100 ° С |
4. Электрические характеристики и абсолютные максимальные значения
ПАРАМЕТР | УСЛОВНОЕ ОБОЗНАЧЕНИЕ | MIN | TYP | МАКСИМУМ | UNIT | УСЛОВИЯ ИСПЫТАНИЯ (За чип) |
Прямое напряжение | VF | - | 2.0 | 2.6 | V | IF= 20 мА |
Интенсивность света | IV | 30 | 45 | - | мкд | IF= 20 мА |
Пиковая длина волны излучения | Ар | - | 640 | - | нм | IF= 20 мА |
Доминирующая длина волны излучения | λd | - | 630 | - | нм | IF= 20 мА |
Спектральная линия полуширина | Δλ | - | 20 | - | нм | IF= 20 мА |
Обратный ток | IR | - | - | 10 | мкА | VR= 5 В |
Свяжитесь с нами для более подробной информации.
Наша система контроля качества:
Обзор завода и производственный процесс
Наши услуги / Почему выбирают LITEKEY
1. Профессиональный сервис: ответил в течение 24 часов (в рабочие дни).
2. Доступны различные готовые молдинги светодиодного светильника: нет необходимости доплачивать за молдинги.
3. Мы также можем предоставить индивидуальные продукты, дизайн в соответствии с вашими требованиями.
4. Надежное и стабильное качество: 100% тестирование для каждого куска. Автоматическое тестирование и подбор кода бина.
5. Опыт работы: производить светодиодные компоненты более 14 лет.
6. Современное оборудование: автоматические производственные машины ASM (крупнейший бренд светодиодных автоматов)
7. Концентрация: мы ориентируемся на исследования и разработки светодиодов, производство и продажи.
1,0-дюймовый красный буквенно-цифровой светодиодный дисплей(LD10018BUR)
1. Внешний размер и внутренняя схема
Заметки:
Все размеры указаны в миллиметрах (дюймах), допуск составляет 0,25 мм (0,010), если не указано иное.
2. Персонажи
СИМВОЛЫ |
Материал чипа: AlGaInP Ультра яркий красный светодиод |
3.Абсолютный максимальный рейтинг (Ta = 25℃)
ПАРАМЕТР | УСЛОВНОЕ ОБОЗНАЧЕНИЕ | МАКСИМАЛЬНАЯ РЕЙТИНГ | UNIT |
Рассеяние мощности | PD | 78 | мВт |
Пиковый прямой ток (Рабочий цикл 1/10, ширина импульса 0,1 мс) | IВЕРШИНА ГОРЫ | 90 | мА |
Постоянный ток постоянного тока | IF | 30 | мА |
Обратное напряжение | VR | 5 | V |
Электростатический разряд | ESD | 1000 | V |
Диапазон рабочих температур | Topr / Tstg | От -40 ° Cдо + 85 ° С | |
Диапазон температур хранения | Topr / Tstg | От -40 ° Cдо + 100 ° С |
4. Электрические характеристики и абсолютные максимальные значения
ПАРАМЕТР | УСЛОВНОЕ ОБОЗНАЧЕНИЕ | MIN | TYP | МАКСИМУМ | UNIT | УСЛОВИЯ ИСПЫТАНИЯ (За чип) |
Прямое напряжение | VF | - | 2.0 | 2.6 | V | IF= 20 мА |
Интенсивность света | IV | 30 | 45 | - | мкд | IF= 20 мА |
Пиковая длина волны излучения | Ар | - | 640 | - | нм | IF= 20 мА |
Доминирующая длина волны излучения | λd | - | 630 | - | нм | IF= 20 мА |
Спектральная линия полуширина | Δλ | - | 20 | - | нм | IF= 20 мА |
Обратный ток | IR | - | - | 10 | мкА | VR= 5 В |
Свяжитесь с нами для более подробной информации.
Наша система контроля качества:
Обзор завода и производственный процесс
Наши услуги / Почему выбирают LITEKEY
1. Профессиональный сервис: ответил в течение 24 часов (в рабочие дни).
2. Доступны различные готовые молдинги светодиодного светильника: нет необходимости доплачивать за молдинги.
3. Мы также можем предоставить индивидуальные продукты, дизайн в соответствии с вашими требованиями.
4. Надежное и стабильное качество: 100% тестирование для каждого куска. Автоматическое тестирование и подбор кода бина.
5. Опыт работы: производить светодиодные компоненты более 14 лет.
6. Современное оборудование: автоматические производственные машины ASM (крупнейший бренд светодиодных автоматов)
7. Концентрация: мы ориентируемся на исследования и разработки светодиодов, производство и продажи.
Рекомендуемые профили пайки волной припоя
Примечания:
1.Рекомендуем температуру предварительного нагрева 105 ℃ или ниже (как измерено с помощью термопары
прикреплены к штырям светодиода) до погружения в паяную волну с максимальной паяльной ванной
температура 260 ℃.
2.Пиковая температура пайки волной между 245-255 ℃ в течение 3 секунд (максимум 5 секунд).
3.Не прилагайте усилия к эпоксидной смоле при температуре выше 85 ℃.
4. Приспособления не должны оказывать нагрузку на компонент при монтаже и пайке.
5. Более одной пайки волной не допускается.
Рекомендуемые профили пайки волной припоя
Примечания:
1.Рекомендуем температуру предварительного нагрева 105 ℃ или ниже (как измерено с помощью термопары
прикреплены к штырям светодиода) до погружения в паяную волну с максимальной паяльной ванной
температура 260 ℃.
2.Пиковая температура пайки волной между 245-255 ℃ в течение 3 секунд (максимум 5 секунд).
3.Не прилагайте усилия к эпоксидной смоле при температуре выше 85 ℃.
4. Приспособления не должны оказывать нагрузку на компонент при монтаже и пайке.
5. Более одной пайки волной не допускается.
