0,3-дюймовый 4-значный 7-сегментный светодиодный дисплей часов

Поделиться с:

0,3-дюймовый 4-значный 7-сегментный светодиодный дисплей часов

Количество:



Запрос цены Добавить в корзину

Модель:
Серия LD3041A/B
Минимальный заказ:
1000 шт.

DP 3 на правом и лево; через-отверстие индикация этапа числа 7 0.3 дюймов 4; PCB цепи передавать по мултиплексу внутренне.

Характеристики:
1. число 7.60 mm (0.30 дюймов) высокое
2. Превосходное возникновение числа
3. Широкий угол наблюдения
4. Ряд испущенных цветов
5. I.C. совместимое
6. Потребление низкой мощности
7. Черная сторона, белый этап
8. RoHS уступчивое

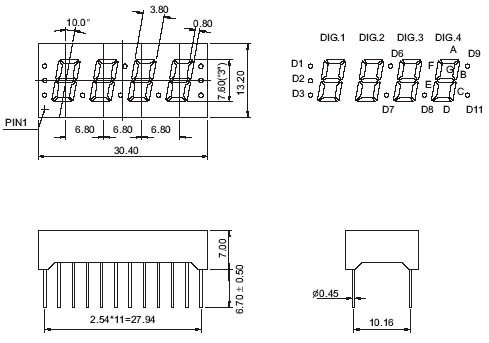

Размеры пакета и внутренне цепь:

Примечания:

1. Все размеры находятся в миллиметрах (дюймах), допуске+0.25mm (0.01inch) если другое велемудрое знаменитый.

2. Спецификации подлеубегут изменение без извещения.

3. Зазор между рефлектором и PCB не превысит 0.25mm.

Table1:

4 индикация СИД этапа числа 7, высота числа: 7.60mm (0.30 дюйма), внешние размеры: 30.40x13.20x7.00mm (LxWxHmm)
Номер детали		Обломок			Iий_V@I_F=20mA		Iv@I_F=20mA
Общий катод	Обще Анод	Материал	Цвет	WLD	Одно Seg		Один DP
Общий катод	Обще Анод	Материал	Цвет	WLD	Минимально.	Typ.	Минимально.	Typ.
LD3041AR	LD3041BR	GaAlAs	Супер красный цвет	640	8	10	8	10
LD3041AD	LD3041BD	GaAlAs	Нанято	640	18	25	18	25
LD3041AO	LD3041BO	GaAsP	Померанцово	625	7	9	7	9
LD3041AY	LD3041BY	GaAsP	Желтый цвет	588	8	10	8	10
LD3041AG	LD3041BG	Зазор	Зеленый цвет	568	7	9	7	9
LD3041AUR	LD3041BUR	AlGaInP	Ультра красный цвет	640	30	45	30	45
LD3041AUO	LD3041BUO	AlGaInP	Ультра помеец	625	45	60	45	60
LD3041AUA	LD3041BUA	AlGaInP	Ультра Амбер	605	30	45	30	45
LD3041AUY	LD3041BUY	AlGaInP	Ультра желтый цвет	595	30	45	30	45
LD3041AUG	LD3041BUG	AlGaInP	Ультра зеленый цвет	573	30	45	30	45
LD3041APG	LD3041BPG	InGaN	Чисто зеленый цвет	525	120	300	120	300
LD3041AUB	LD3041BUB	InGaN	Ультра синь	470	30	45	30	45
LD3041AUW	LD3041BUW	InGaN	Ультра белизна		100	120	100	120
Блок:				nm	mcd	mcd	mcd	mcd

Table2:

Цвет		Электрические оптически характеристики^[1]			Абсолютный максимум номинальностей^[1]
		Переднее Voltage@ IF=20mA		Обратный В настоящее время VR=5V	Диссипация силы	Пропускной ток DC	Пиковый пропускной ток^[2]
		Typ.	Макс.	Обратный В настоящее время VR=5V	Диссипация силы	Пропускной ток DC	Пиковый пропускной ток^[2]
Супер красный цвет	В Seg.	1.8	2.2	30	60	25	100
Супер красный цвет	В DP	1.8	2.2	30	60	25	100
Нанято	В Seg.	1.8	2.2	30	60	25	100
Нанято	В DP	1.8	2.2	30	60	25	100
Померанцово	В Seg.	2.1	2.5	30	80	30	100
Померанцово	В DP	2.1	2.5	30	80	30	100
Желтый цвет	В Seg.	2.1	2.5	30	80	30	100
Желтый цвет	В DP	2.1	2.5	30	80	30	100
Зеленый цвет	В Seg.	2.2	2.5	30	80	30	100
Зеленый цвет	В DP	2.2	2.5	30	80	30	100
Ультра красный цвет	В Seg.	1.9	2.6	30	60	30	100
Ультра красный цвет	В DP	1.9	2.6	30	60	30	100
Ультра помеец	В Seg.	2	2.6	30	65	30	100
Ультра помеец	В DP	2	2.6	30	65	30	100
Ультра Амбер	В Seg.	2	2.6	30	65	30	100
Ультра Амбер	В DP	2	2.6	30	65	30	100
Ультра желтый цвет	В Seg.	2	2.6	30	65	30	100
Ультра желтый цвет	В DP	2	2.6	30	65	30	100
Ультра зеленый цвет	В Seg.	2.1	2.6	30	75	30	100
Ультра зеленый цвет	В DP	2.1	2.6	30	75	30	100
Чисто зеленый цвет	В Seg.	3.5	4	30	110	30	100
Чисто зеленый цвет	В DP	3.5	4	30	110	30	100
Ультра синь	В Seg.	3.5	4	30	120	30	100
Ультра синь	В DP	3.5	4	30	120	30	100
Ультра белизна	В Seg.	3.5	4	30	120	30	100
Ультра белизна	В DP	3.5	4	30	120	30	100
Блок:		V	V	uA	mW	mA	mA
