0,56-дюймовый 4-значный светодиодный дисплей с прямоугольными сегментами

Поделиться с:

0,56-дюймовый 4-значный светодиодный дисплей с прямоугольными сегментами

Количество:



Запрос цены Добавить в корзину

Модель:
Серия LD5644A/B
Минимальный заказ:
1000 шт.

Индикация водить часами с средним двоеточием; ОКУНИТЕ (через-отверстие) индикацию числа 0.56 дюймов 4 численную с прямоугольными этапами; PCB цепи передавать по мултиплексу внутренне. Характеристики: 1. 14.2 (0.56inch) mm ряда испущенной стороны потребления 7. низкой мощности цветов 5. I.C. совместимой 6. черной, белого этапа 8. RoHS угла наблюдения 4. возникновения 3. числа числа высокие 2. превосходных широких уступчивого

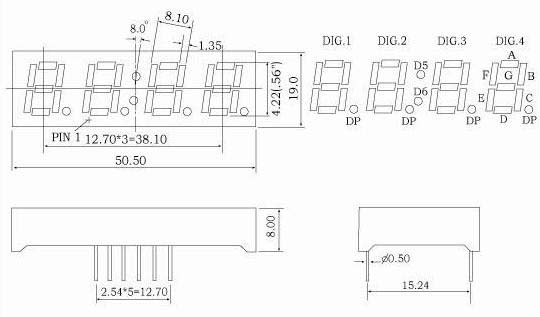

Размеры пакета и внутренне цепь:

Примечания:

1. Все размеры находятся в миллиметрах (дюймах), допуске+0.25mm (0.01inch) если другое велемудрое знаменитый.

2. Спецификации подлеубегут изменение без извещения.

3. Зазор между рефлектором и PCB не превысит 0.25mm.

Table1:

4 индикация СИД этапа числа 7, высота числа: 14.20mm (0.56 дюйма), внешние размеры: 50.50x19.00x8.00mm (LxWxHmm)
Номер детали		Обломок			Iий_V@I_F=20mA		Iv@I_F=20mA
Общий катод	Обще Анод	Материал	Цвет	WLD	Одно Seg		Один DP
Общий катод	Обще Анод	Материал	Цвет	WLD	Минимально.	Typ.	Минимально.	Typ.
LD5644AR	LD5644BR	GaAlAs	Супер красный цвет	640	8	10	8	10
LD5644AD	LD5644BD	GaAlAs	Нанято	640	18	25	18	25
LD5644AO	LD5644BO	GaAsP	Померанцово	625	7	9	7	9
LD5644AY	LD5644BY	GaAsP	Желтый цвет	588	8	10	8	10
LD5644AG	LD5644BG	Зазор	Зеленый цвет	568	7	9	7	9
LD5644AUR	LD5644BUR	AlGaInP	Ультра красный цвет	640	30	45	30	45
LD5644AUO	LD5644BUO	AlGaInP	Ультра помеец	625	45	60	45	60
LD5644AUA	LD5644BUA	AlGaInP	Ультра Амбер	605	30	45	30	45
LD5644AUY	LD5644BUY	AlGaInP	Ультра желтый цвет	595	30	45	30	45
LD5644AUG	LD5644BUG	AlGaInP	Ультра зеленый цвет	573	30	45	30	45
LD5644APG	LD5644BPG	InGaN	Чисто зеленый цвет	525	120	300	120	300
LD5644AUB	LD5644BUB	InGaN	Ультра синь	470	30	45	30	45
LD5644AUW	LD5644BUW	InGaN	Ультра белизна		100	120	100	120
Блок:				nm	mcd	mcd	mcd	mcd

Table2:

Цвет		Электрические оптически характеристики^[1]			Абсолютный максимум номинальностей^[1]
		Переднее Voltage@ IF=20mA		Обратный В настоящее время VR=5V	Диссипация силы	Пропускной ток DC	Пиковый пропускной ток^[2]
		Typ.	Макс.	Обратный В настоящее время VR=5V	Диссипация силы	Пропускной ток DC	Пиковый пропускной ток^[2]
Супер красный цвет	В Seg.	1.8	2.2	30	60	25	100
Супер красный цвет	В DP	1.8	2.2	30	60	25	100
Нанято	В Seg.	1.8	2.2	30	60	25	100
Нанято	В DP	1.8	2.2	30	60	25	100
Померанцово	В Seg.	2.1	2.5	30	80	30	100
Померанцово	В DP	2.1	2.5	30	80	30	100
Желтый цвет	В Seg.	2.1	2.5	30	80	30	100
Желтый цвет	В DP	2.1	2.5	30	80	30	100
Зеленый цвет	В Seg.	2.2	2.5	30	80	30	100
Зеленый цвет	В DP	2.2	2.5	30	80	30	100
Ультра красный цвет	В Seg.	1.9	2.6	30	60	30	100
Ультра красный цвет	В DP	1.9	2.6	30	60	30	100
Ультра помеец	В Seg.	2	2.6	30	65	30	100
Ультра помеец	В DP	2	2.6	30	65	30	100
Ультра Амбер	В Seg.	2	2.6	30	65	30	100
Ультра Амбер	В DP	2	2.6	30	65	30	100
Ультра желтый цвет	В Seg.	2	2.6	30	65	30	100
Ультра желтый цвет	В DP	2	2.6	30	65	30	100
Ультра зеленый цвет	В Seg.	2.1	2.6	30	75	30	100
Ультра зеленый цвет	В DP	2.1	2.6	30	75	30	100
Чисто зеленый цвет	В Seg.	3.5	4	30	110	30	100
Чисто зеленый цвет	В DP	3.5	4	30	110	30	100
Ультра синь	В Seg.	3.5	4	30	120	30	100
Ультра синь	В DP	3.5	4	30	120	30	100
Ультра белизна	В Seg.	3.5	4	30	120	30	100
Ультра белизна	В DP	3.5	4	30	120	30	100
Блок:		V	V	uA	mW	mA	mA
