LLS5050RGBIC-187B-4-BJ-5V Rev
LITEKEY
8541410000
5050 Встроенный IC Многоцветный интеллектуальный контроль SMD Светодиодный источник светодиода @18MA
5050 Встроенный IC многоцветный интеллектуальный контроль SMD светодиоды Распространяет отраслевой портфель лидеров Litekey, лидирующие светодиоды освещения, на более широкий набор приложений.
Он сочетает в себе высокую эффективность и превосходную ценность в надежном пакете.
Он также оптимизирован для применения освещения низкой плотности, где высокая эффективность и плавный вид
являются критическими, такие как светильники, трофы и панельные огни.
Серия LEDS 3014 предлагает высокий CRI и оптимизирован для освещения, где хорошее качество цвета имеет решающее значение.
Параметры продукта
Размер упаковки: 5,0 мм × 5,0 мм светодиод SMT, толщина 1,7 мм
Подходит для всех сборки SMT
Уровень чувствительности влаги: уровень 5а
Бесплатные продукты PB (соответствуют ROH в ЕС)

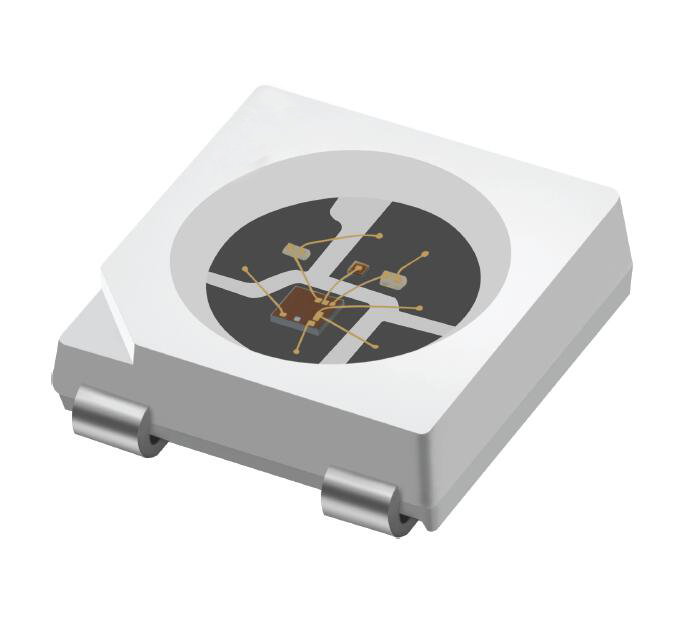

·Светодиодное фото

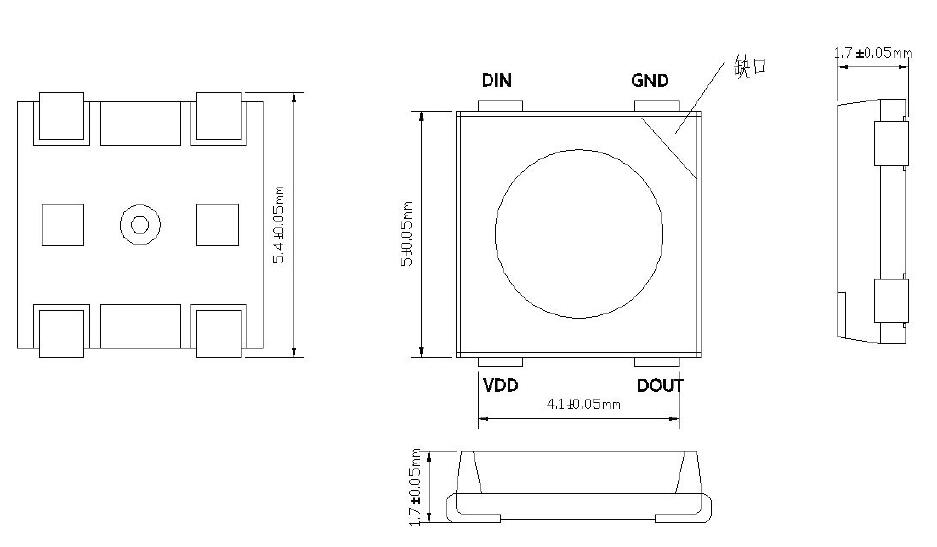

·Схема измерения
Булавка № | Символ | Название вывода | Описание функции |
1 | Vdd | Власть | Штифт питания чипа |
2 | Продувать | Вывод данных | Выход сигнала управления данными |
3 | VSS/GND | Земля | Подключение сигнала и питания |
4 | Дин | Ввод данных | Вход сигнала управления данными |
·Электрооптические характеристики (VDD = 5V, TA = 25 ℃)
Элемент | Символ | Мин | Тип | Макс. | Единица | Condition | |
Доминирующий Длина волны | λd | R | 620 | - | 625 | н.м. | |
G | 525 | - | 530 | ||||
B | 465 | - | 470 | ||||
Интенсивность света | IV | R | 600 | - | 800 | МакД | Если = 18 мА |
G | 1200 | - | 1800 | ||||
B | 300 | - | 500 | ||||
Вход Напряжение | Вин | 3.5 | - | 5.5 | V | - | |
Статический ток | Iout "off " | - | 0.18 | - | магистр | ||
Введите сигнал Пороговое напряжение | VIH | 0,5 В.В | - | - | V | Входное напряжение высокого уровня DIN | |
VИл | - | - | 0,3 В.В | V | Входное напряжение низкого уровня DIN | ||
DВНЕ выходной ток | IОЙ | - | 8.5 | - | магистр | Продувать Высокий выход , соединение 10 Ом сопротивление к GND | |
DВНЕ Тонущее ток | IСтарый | - | 13.7 | - | магистр | Продувать Низкий выход, источник питания в Продувать тонущее ток | |
Выходной ток R/G/B | IOut-R/G/B | - | 18.0 | - | магистр | VДюймовый= 1,5 В. | |
Выходить из порта постоянной напряжение точки перегиба | VDS_S | - | 0.7 | - | V | IOut-R/G/B= 18ma | |
Out r/g/b выходной вариацию тока | %Против В.В | -0.7 | - | +0.7 | % | IOut_r/g/b= 18 мА, VВ= 3,3-28 В. | |
%Против тA | -5.0 | - | +5.0 | % | IOut_r/g/b = 18 мА, TA= -40 ~ 85 ℃ | ||
DIN PORT спускается резистор | Rвниз в | - | 64 | - | kom | Порт DIN к GND сопротивление |
·Абсолютный максимальный рейтинг при TA = 25℃
Элемент | Символ | Диапазон | Единица |
Входное напряжение для чипа | Вин | -0.4-40 | V |
Логический входной порт | VI | -0.4-30.0 | V |
Диапазон рабочих температур | TОПР | -40-85 | ℃ |
Диапазон температуры хранения | Tstg | -55-150 | ℃ |
HBM -режим разряда человека | VHBM | ± 4 | Кв |
·Приложение
Внутреннее украшение освещения
Дизайн флэш-света с эффектом бегущего флеш-цвета
7. Концентрация: мы сосредоточены на исследованиях и разработках, производстве и продажах.
