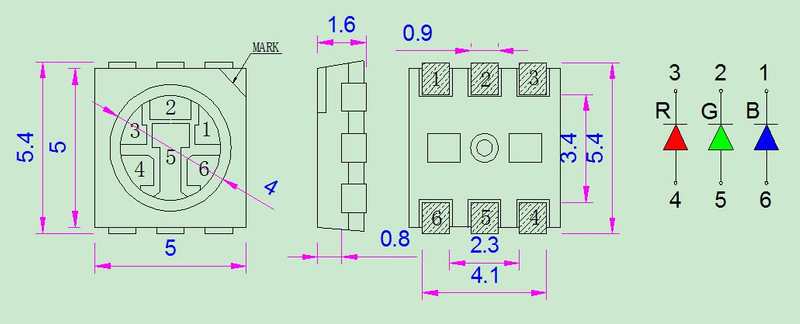

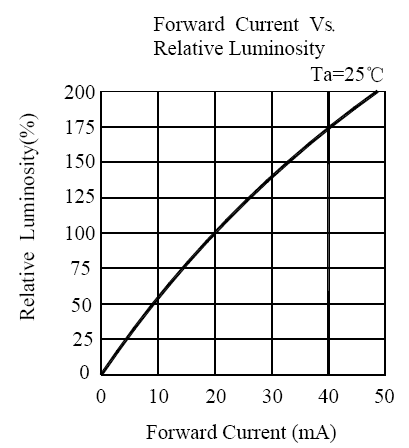

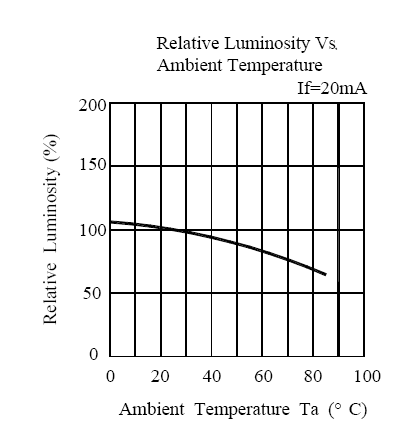

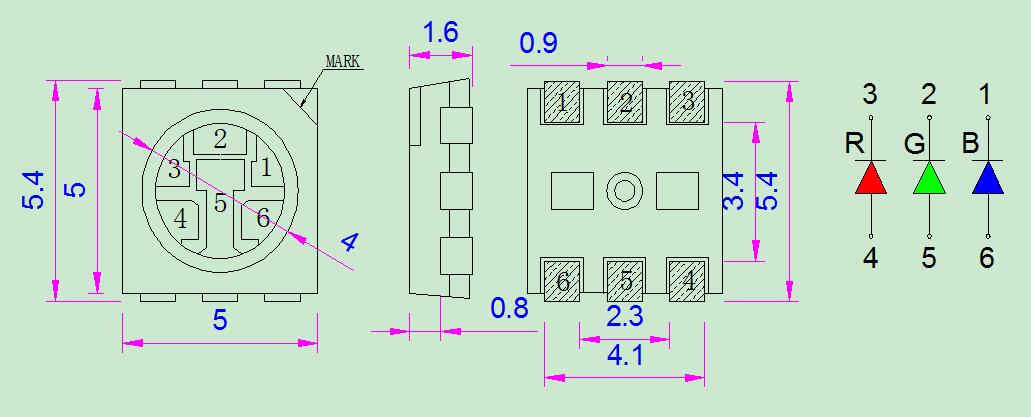

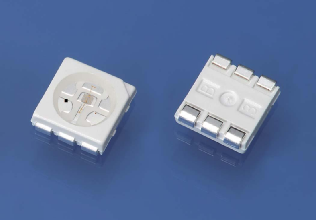

5050 RGB SMD LED с PLCC6

·Инструкции по пайке оплавлением SMT

Примечания:

1.  Мы рекомендуем температуру оплавления 245±5℃. Максимальная температура пайки должна быть ограничена до 260℃ в течение 10 с (макс.).

2.  Не подвергайте эпоксидную смолу нагрузке, пока она подвергается воздействию высокой температуры.

3.  Количество процессов оплавления должно быть не более 2 раз.

· Меры предосторожности

Эпоксидная смола твердая и хрупкая, а силикон более мягкий и гибкий. Хотя для него характерна значительная термическая нагрузка, он более восприимчив к повреждениям под действием внешней механической силы.

В результате при сборке с использованием силиконовых капсул необходимо соблюдать особые меры предосторожности.

Светодиодная продукция. Несоблюдение этого требования может привести к повреждению и преждевременному выходу светодиода из строя.

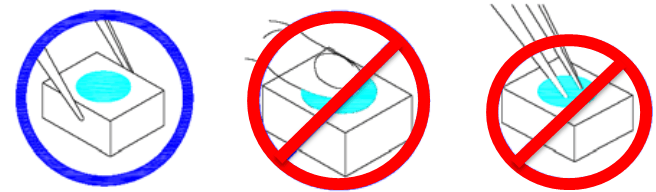

1.  Возьмите деталь вдоль боковой поверхности, используя щипцы или соответствующие инструменты (рис.1); Не прикасайтесь напрямую к силиконовой поверхности линзы и не прикасайтесь к ней, это может повредить внутреннюю схему (рис. 2 и 3).

2.  Внешний диаметр сопла датчика SMD не должен превышать размер светодиода, чтобы предотвратить  утечки воздуха. Внутренний диаметр сопла должен быть как можно большим. Для наконечника сопла рекомендуется использовать гибкий материал, чтобы не поцарапать и не повредить поверхность светодиода во время захвата.

Размеры компонента должны быть точно запрограммированы в машине для захвата и размещения, чтобы обеспечить точный захват и избежать повреждений во время производства.

3.   Не допускайте штабелирования собранных печатных плат.

рН<7. светодиоды. Удар может поцарапать силиконовую линзу или повредить внутреннюю схему (рис. 4).

4.  4. Непригоден для работы в кислой среде (рис.5).

5.  Условия эксплуатации светодиодов и состав серы в материале, используемом для сопряжения светодиодов, не могут превышать 100 ppm.

·ESD (электростатический разряд)

Статическое электричество или скачок напряжения могут повредить светодиод. При работе с этими светодиодами рекомендуется использовать проводящий браслет или антиэлектростатические перчатки. Все устройства, оборудование и механизмы должны быть надлежащим образом заземлены.

·Хранилище

Во избежание впитывания влаги рекомендуется припаивать светодиоды LITEKEY как можно скорее после распаковки запечатанного конверта.

Если конверт все еще упакован, храните его в следующих условиях:

1.  Температура: 5℃-30℃(41℉-86℉). Влажность: относительная влажность 60% Макс.

2.  После открытия этого пакета устройства, которые будут применяться для инфракрасного оплавления, оплавления в паровой фазе или эквивалентного процесса пайки, должны быть:

А.  Выполнено за 168 часов.

Б.   Хранится при относительной влажности менее 30%.

3.  Устройства требуют прокаливания перед монтажом, если: (2)a или (2)b не выполняются.

4.  Если требуется запекание, устройства необходимо запекать при следующих условиях: 48 часов при температуре 60 ℃ ± 3 ℃.

·Другой

1.  Вышеуказанная спецификация может быть изменена без предварительного уведомления. LITEKEY оставляет за собой право на внесение существенных изменений в вышеуказанную спецификацию.

2.  При использовании этого продукта соблюдайте абсолютные максимальные значения и инструкции по использованию, изложенные в данных технических характеристиках. LITEKEY не несет ответственности за любой ущерб, возникший в результате использования продукта, который не соответствует абсолютным максимальным характеристикам и инструкциям, включенным в эти спецификации.

3.  Эти спецификации включают материалы, защищенные авторским правом LITEKEY COMPANY LIMITED. Пожалуйста, не воспроизводите их без согласия LITEKEY.
