Функции
Цвет освещения:Белый
1000 шт./катушка, соответствует требованиям ROHS

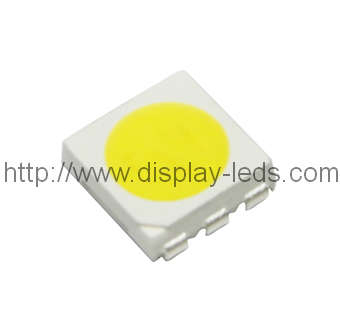

LST5050WY - 5050 PLCC6 Верхний светодиод SMD белого цвета
Руководство по выбору
| Номер детали. | Кости | Объектив Тип | Сила света (мкд) при 20 мА*3 | Световой поток (лм) при 20 мА*3 | Угол обзора | ||
| Мин. | Макс. | Мин | Введите | 2θ1/2 | |||
| LTL-5050WY | БЕЛЫЙ (ИнГаН) | Желтый рассеянный | 5900 | 6600 | 18 | 20 | 120° |
| 6600 | 7600 | ||||||
| 7600 | 8500 | ||||||
Примечание:
1. q1/2 — угол от оптической центральной линии, при котором сила света составляет 1/2 значения оптической центральной линии.
2. Вышеупомянутый допуск на измерение силы света ± 10%.
Электрические/оптические характеристики при Ta=25℃
| Параметр | Символ | Мин. | Тип. | Макс. | Единицы | Условия испытаний |
| Прямое напряжение | ВФ | 2.8 | --- | 3.4 | V | ЕСЛИ=20мА*3 |
| Обратный ток | ИК | --- | --- | 10 | мкА | ВР = 5В |
| Цветовые координаты | X | --- | 0.31 | --- | --- | ЕСЛИ=20мА*3 |
| Y | --- | 0.32 | --- | --- | ЕСЛИ=20мА*3 | |
| Цветовая температура | Тс | --- | 6500 | --- | K | ЕСЛИ=20мА*3 |
| Индекс цветопередачи | ЧР | 70 | --- | --- | Ра | ЕСЛИ=20мА*3 |
Абсолютные максимальные значения при Ta=25℃
| Параметр | Символ | Рейтинг | Единицы |
| Рассеяние мощности | ПД | 315 | мВт |
| Прямой постоянный ток на чип | ЕСЛИ | 30 | мА |
| Пиковый прямой ток [1] | ИФП | 300 | мА |
| Обратное напряжение | VR | 5 | V |
| Электростатический разряд (HBM) | ЭСР | 1000 | V |
| Рабочая температура | Топр | -40 ~ +85 | ℃ |
| Температура хранения | Цстг | -40 ~ +100 | ℃ |
Примечание:
Рабочий цикл 1,1/10, ширина импульса 0,1 мс.
2. Вышеуказанный допуск на измерение прямого напряжения ± 0,1 В.
3. Вышеуказанный допуск на измерение цветовых координат ± 0,003.
