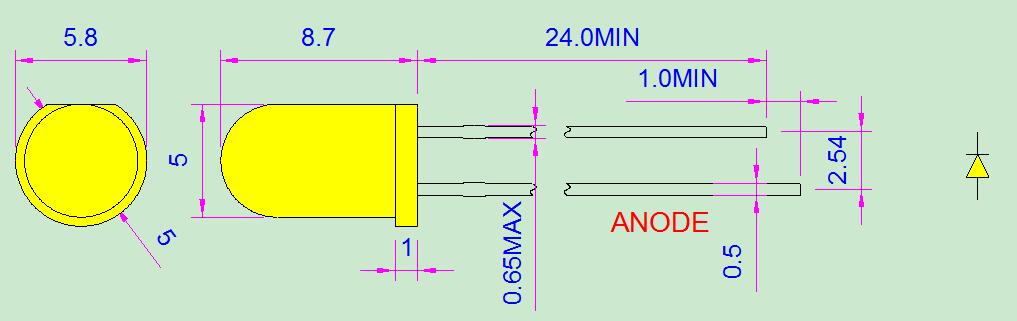

5 мм желтая круглая светодиодная лампа с желтым диффузированием

·Рекомендуемые профили пайки волной:

Примечания:

1. Рекомендуемая температура предварительного нагрева 105 ℃ или меньше (измеренная с помощью термопары).

 прикреплены к контактам светодиода) перед погружением в волну припоя с максимальной паяльной ванной

 температура 260℃.

2. Пиковая температура пайки волной составляет 245-255 ℃ в течение 3 секунд (максимум 5 секунд).

3. Не подвергайте эпоксидную смолу нагрузке при температуре выше 85 ℃.

4. Крепления не должны оказывать нагрузку на компонент при монтаже и пайке.

Пайка более чем одной волной не допускается.

·Условия использования данного документа

1.  Информация, включенная в этот документ, отражает репрезентативные сценарии использования и предназначена только для технической справки.

2.  Номер детали, тип и технические характеристики, упомянутые в этом документе, могут быть изменены и улучшены в будущем без предварительного уведомления. Перед использованием в производстве заказчик должен ознакомиться с последней версией технического описания для получения обновленных спецификаций.

3.  При использовании продуктов, упомянутых в этом документе, убедитесь, что продукт эксплуатируется в пределах экологических и электрических ограничений, указанных в технических характеристиках. Если использование клиентом превышает указанные ограничения, LITEKEY не несет ответственности за любые последующие проблемы.

Информация в этом документе относится к типичному использованию в приложениях бытовой электроники. Если приложение клиента предъявляет особые требования к надежности или имеет опасные для жизни обязательства, например, при использовании в автомобилестроении или медицине, проконсультируйтесь с представителем LITEKEY для получения дополнительной помощи.

1. Условия хранения:

а.  Не допускайте длительного воздействия конденсирующейся влаги и держите изделие вдали от резких изменений температуры окружающей среды.

б.  Светодиоды следует хранить при температуре не выше 30 ℃ и относительной влажности не более 60%.

в.  Продукт в оригинальной запечатанной упаковке рекомендуется собрать в течение 72 часов после открытия. Продукт в открытой упаковке, хранившийся более недели, следует выпекать в течение 30 (+10/-0) часов при температуре 85-100℃.

2. Шаг выводов светодиода должен совпадать с шагом монтажных отверстий на печатной плате во время работы компонента. Формирование выводов может потребоваться для обеспечения соответствия шага шага шагу шага. На рисунке ниже показаны правильные процедуры формирования выводов. (Рис. ①)

4. Во время формирования выводов используйте инструменты или приспособления для надежного удержания выводов, чтобы изгибающая сила не передавалась на линзу светодиода и ее внутренние конструкции. Не выполняйте формовку выводов после установки компонента на печатную плату (рис. ④).

5. Не сгибайте провода более двух раз. (рис.⑤)

6. Во время пайки крышки и держатели компонентов должны оставлять зазор, чтобы избежать повреждения светодиода во время пайки.

7. Светодиоды со сквозными отверстиями несовместимы с пайкой оплавлением.

8. Очистка:

а.  При комнатной температуре очистка при необходимости должна происходить только изопропиловым спиртом продолжительностью не более одной минуты. Перед использованием высушите при комнатной температуре.

б.  Не чистите светодиоды ультразвуком. Когда это абсолютно необходимо, влияние ультразвуковой очистки на светодиоды зависит от таких факторов, как мощность ультразвука и состояние сборки. Ультразвуковая очистка должна быть предварительно проверена, чтобы гарантировать, что она не приведет к повреждению светодиода.

9. Другое:

а.  Вышеуказанная спецификация может быть изменена без предварительного уведомления. LITEKEY оставляет за собой право на внесение существенных изменений в вышеуказанную спецификацию.

б.  При использовании этого продукта соблюдайте абсолютные максимальные значения и инструкции по использованию, изложенные в данных технических характеристиках. LITEKEY не несет ответственности за любой ущерб, возникший в результате использования продукта, который не соответствует абсолютным максимальным характеристикам и инструкциям, включенным в эти спецификации.

Эти спецификации включают материалы, защищенные авторским правом LITEKEY COMPANY LIMITED. Пожалуйста, не воспроизводите их без согласия LITEKEY.
