LLS3535RGB-HJAEC
LITEKEY
8541401000

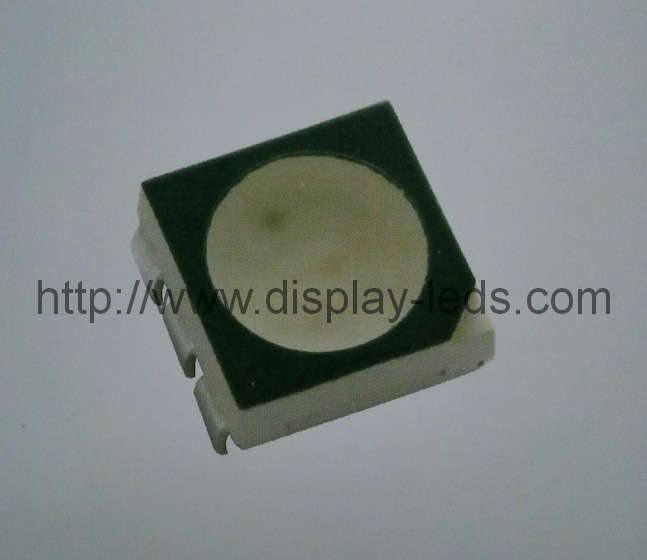

RGB верхний тип SMD RGB LED 3535
Номер детали: LLS3535RGB-HJAEC
115 градусов, 3,5(Д)×3,5(Ш) мм, PLCC4 TOP
Полноцветный SMD-светодиод с белой рассеивающей линзой (эпоксидной смолой) и черной поверхностью.
Цвет излучения: RGB, полноцветный
Приложения
Экран для улицы
Индикатор
Украшение
Подсветка
Другие
Механические размеры
Абсолютные максимальные рейтинги
| Предметы | Символ | Абсолютный максимальный рейтинг | Единица | ||
| R | G | B | |||
| Прямой ток (TA=25℃) | ЕСЛИ | 30 | 25 | 25 | мА |
| Пиковый прямой ток Примечание (ТА=25℃) | ЕСЛИP | 120 | 100 | 100 | мА |
| Обратное напряжение (TA=25℃) | VR | 10 | V | ||
| Рассеиваемая мощность (TA=25℃) | PD | 72 | 95 | 95 | мВт |
| Рабочая температура | Tопр | -30~+85 | ℃ | ||
| Температура хранения | Tстг | -40~+85 | ℃ | ||
Примечание: Ширина импульса ≤0,1 мс, рабочий цикл ≤1/10.
Типичные электрические и оптические характеристики (TA=25℃)
| Характеристики | Condition | Символ | Ценности | Единица | ||
| R | G | B | ||||
| Доминирующая длина волны | ЕСЛИ（R）= 20 мА ЕСЛИ（G）= 20 мА ЕСЛИ（B）= 20 мА | λD(напечатать) | 622 | 526 | 470 | нм |
| Угол обзора при 50% IV | 2θ1/2(напечатать) | 115 | град | |||
| Прямое напряжение | ВФ(напечатать) | 2.0 | 3.2 | 3.0 | V | |
| Яркость света | IV(напечатать) | 680 | 1600 | 400 | Макд | |
| Обратный ток (макс.) | ВР=5В | ИК | 10 | ЮА | ||
Примечания:
1. Производственные характеристики были определены компанией Jiuzhou Optoelectronic, оптические и электрические характеристики могут быть разными для каждого ранга, клиентам необходимо выбрать метод применения в соответствии со своим состоянием.
2. Мы стремимся улучшить характеристики наших светодиодов и не будем информировать клиентов об изменениях в какой-либо спецификации.
Инструкции по пайке оплавлением SMT
Процесс пайки оплавлением должен занимать менее двух раз, и между первым и вторым процессом пайки требуется процесс охлаждения до нормальной температуры.
Ручная пайка
Для ручной пайки рекомендуется использовать паяльник мощностью менее 20 Вт. Во время пайки поддерживайте температуру паяльника ниже 350 ℃. Светодиод можно припаивать только один раз, время пайки должно составлять менее 3 секунд. Будьте осторожны, поскольку при ручной пайке изделие может быть повреждено.
Рекомендуемая конструкция паяльной площадки Единицы: мм
