LLS0805UR1PG1
LITEKEY
8541401000

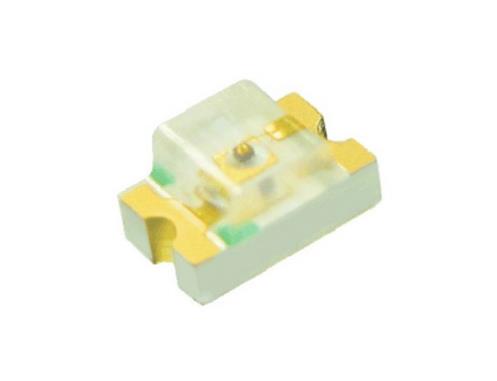

0805 ДВУХЦВЕТНЫЕ КРАСНО-ЗЕЛЕНЫЕ светодиоды для поверхностного монтажа (LLS0805UR1PG1)

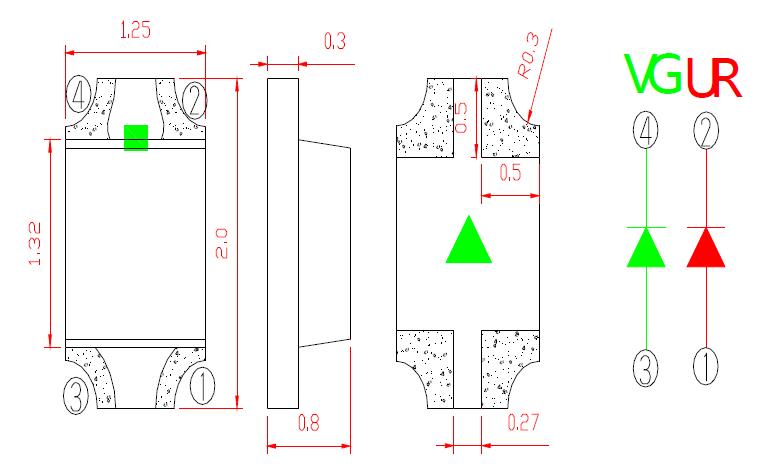

Размеры упаковки DUAL COLOR чип светодиод 0805
ПРИМЕЧАНИЯ:
1.Все размеры указаны в миллиметрах;
2. Допуск составляет ±0,1 мм (0,004 дюйма), если не указано иное;
3. Технические характеристики могут быть изменены без предварительного уведомления.
·Функции
2,0*1,25*0,80 мм
Одноцветный тип
Методы пайки: все методы сборки SMT.
Соответствует стандарту ROHS
Двухцветный тип.
Методы пайки: Все методы сборки SMT.
Соответствует стандарту ROHS.
Чрезвычайно маленький размер (2x1,25x0,8 мм).
Диапазон рабочих температур от От -40°С до +85°С.
Площадь основания 0805, соответствующая отраслевому стандарту.
Очень подходит для применения в небольших устройствах.
Высокая надежность.
Широкий угол обзора.
Плоская верхняя излучающая поверхность.
·Описание
Этот двойной цвет SMD светодиоды 0805 изготовлены из InGaN и ИнГаАИП на сапфире
Светоизлучающий диод.
Применение светодиода 0805 RED-GREEN
Оптический индикатор
Индикатор и подсветка в телефоне и факсе
Плоская подсветка ЖК-дисплея, переключателя и символа
Применение световой трубы
Общее использование
Номер детали. | Испущенный Цвет | Цвет Лена | Материал чипа |
ЛЛС0805УР1ПГ1(0,80) | Red | Вода прозрачная | ИнГаАИП |
Чистый Зеленый | ИнГаН |
Абсолютные максимальные значения (Ta=25℃)
Элемент | Символ | Максимум | Единица | |
UR | PG | |||
Рассеяние мощности | ПД | 75 | 135 | мВт |
Непрерывный прямой ток | IFмакс. | 30 | 30 | мА |
Пиковый прямой ток(1/10 Рабочий цикл (ширина импульса 0,1 мс) | IFP | 140 | 140 | мА |
Rвсе напряжение | VR | 5 | 5 | V |
Диапазон рабочих температур | Tопр | от -40 до +85 | ℃ | |
Диапазон температур хранения | Tстг | от -40 до +85 | ℃ | |
Вести Температура припоя | Цол | Пайка оплавлением: 260 ℃ на 5 сек. Ручная пайка: 350 ℃ на 3 сек. | ||
Электрические/оптические характеристики (Ta=25℃)
Элемент | Символ | Condition | Мин. | Тип. | Макс. | Единица | ||||
UR | PG | UR | PG | UR | PG | |||||
Прямое напряжение | VF | IF= 20 мА | 1.9 | 3.0 | --- | --- | 2.1 | 3.4 | V | |
Яркость света | IV | IF= 20 мА | 70 | 400 | --- | --- | 150 | 600 | Макд | |
Длина волны | ld | IF= 20 мА | 620 | 518 | -- | -- | 625 | 524 | нм | |
Угол обзора | 2θ1/2 | IF= 20 мА | -- | -- | 120 | 120 | -- | -- | град | |
Обратный ток | ИК | VR =5 В | -- | -- | -- | -- | 10 | 10 | ЮА | |
·
Объекты и условия испытаний на надежность 0805 BLUE ChipLED
НЕТ. | Элемент | Условия испытания | Тест час/цикл/время | Образец Кол-во | Ак/Ре |
1 | Перекомпоновка | ТЕМПЕРАТУРА: 260±5℃; Мин.5сек. | 6 мин | 22 шт. | 0/1 |
2 | Температурный цикл | Н:+100℃ 15 минут До(5мин) Л:-40℃ 15 минут | 20 циклов | 22 шт. | 0/1 |
3 | Термический шок | Н:+100℃ 15 минут До(5мин) Л:-40℃ 15 минут | 100 циклов | 22 шт. | 0/1 |
4 | Высокая температура Хранилище | ТЕМПЕРАТУРА: 85℃ | 10:00 часов | 22 шт. | 0/1 |
5 | Низкая температура Хранилище | ТЕМПЕРАТУРА:-40℃ | 10:00 часов | 22 шт. | 0/1 |
6 | Срок службы постоянного тока | ЕСЛИ=20МА | 10:00 часов | 22 шт. | 0/1 |
7 | Высокая влажность | 85% относительной влажности | 10:00 часов | 22 шт. | 0/1 |
Инструкции по пайке оплавлением SMT светодиода SMD 0805
Примечания:
1. Мы рекомендуем температуру оплавления 245±5℃. Максимальная температура пайки должна быть ограничена до 260℃ в течение 10 с (макс.).
2. Не подвергайте эпоксидную смолу нагрузке, пока она подвергается воздействию высокой температуры.
3. Количество процессов оплавления должно быть не более 2 раз.
Производство чипа LED 0805:
