LLS0603BL1
LITEKEY
8541401000
0603 Светодиоды для поверхностного монтажа (LLS0603BL1)
·Размеры упаковки СИНИЙ чип светодиод 0603
ПРИМЕЧАНИЯ:
1.Все размеры указаны в миллиметрах;
2. Допуск составляет ±0,1 мм (0,004 дюйма), если не указано иное;
3. Технические характеристики могут быть изменены без предварительного уведомления.
·Функции
1,6*0,8*0,60 мм
Одноцветный тип
Методы пайки: все методы сборки SMT.
Соответствует стандарту ROHS
·Описание
Этот белый SMD светодиоды 0603 изготовлены из InGaN на сапфире.
Светоизлучающий диод.
Приложение
ЖК-подсветка
Иллюминирование
Часть Нет. | Испущенный Цвет | Цвет линзы | Чип Материал |
LLS0603BL1(0,60) | Синий | Вода Прозрачный | ИнГаН |
Абсолютные максимальные значения (Ta=25℃)
Элемент | Символ | Максимум | Единица |
Рассеяние мощности | ПД | 135 | мВт |
Непрерывный прямой ток | IFmax | 30 | мА |
Пиковый прямой ток (1/10 рабочего цикла, ширина импульса 0,1 мс) | ИФП | 140 | мА |
Обратное напряжение | VR | 5 | V |
Диапазон рабочих температур | Топр | от -40 до +85 | ℃ |
Диапазон температур хранения | Цстг | от -40 до +85 | ℃ |
Температура свинцовой пайки | Цол | 260°C в течение 3 секунд | |
Электрические/оптические характеристики (Ta=25℃)
Элемент | Символ | Condition | Мин. | Тип. | Макс | Единица |
Прямое напряжение | VF | IF=5 мА |
|
| --- | V |
Яркость света | IV | IF=5 мА | 30 | 40 | --- | Макд |
Длина волны | l | IF=5 мА | 460 | --- | 470 | нм |
Угол обзора | 2θ1/2 | IF=5 мА | --- | 120 | --- | град |
Обратный ток | ИК | VR =5 В | --- | --- | 10 | ЮА |

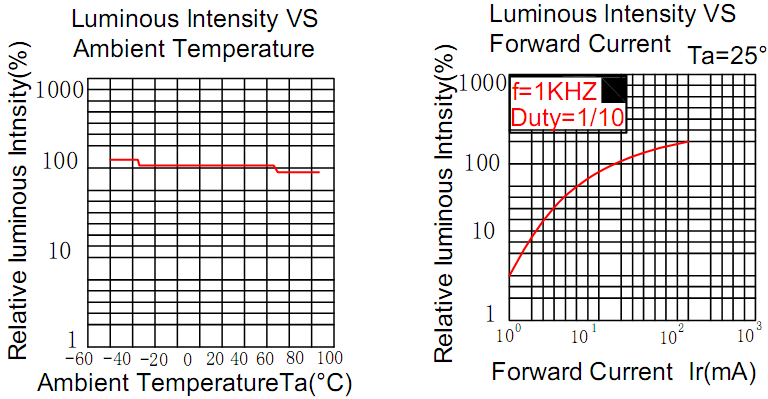

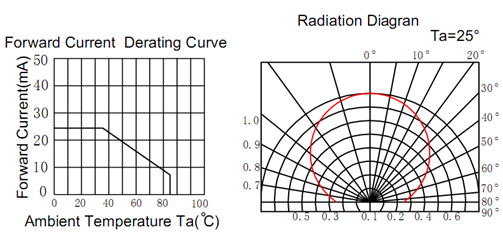

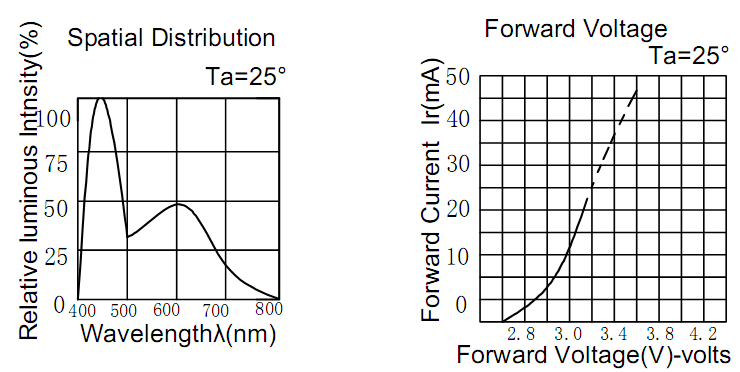

·Типичные кривые электрооптических характеристик
Объекты и условия испытаний на надежность 0603 BLUE ChipLED
НЕТ. | Элемент | Условия испытания | Тест час/цикл/время | Образец Кол-во | Ак/Ре |
1 | Перекомпоновка | ТЕМПЕРАТУРА: 260±5℃; Мин.5сек. | 6 мин | 22 шт. | 0/1 |
2 | Температурный цикл | Н:+100℃ 15 минут До(5мин) Л:-40℃ 15 минут | 20 циклов | 22 шт. | 0/1 |
3 | Термический шок | Н:+100℃ 15 минут До(5мин) Л:-40℃ 15 минут | 100 циклов | 22 шт. | 0/1 |
4 | Высокая температура Хранилище | ТЕМПЕРАТУРА: 85℃ | 10:00 часов | 22 шт. | 0/1 |
5 | Низкая температура Хранилище | ТЕМПЕРАТУРА:-40℃ | 10:00 часов | 22 шт. | 0/1 |
6 | Срок службы постоянного тока | ЕСЛИ=20МА | 10:00 часов | 22 шт. | 0/1 |
7 | Высокая влажность | 85% относительной влажности | 10:00 часов | 22 шт. | 0/1 |
Инструкции по пайке оплавлением SMT СИНЕГО SMD LED 0603
Примечания:
1. Мы рекомендуем температуру оплавления 245±5℃. Максимальная температура пайки должна быть ограничена до 260℃ в течение 10 с (макс.).
2. Не подвергайте эпоксидную смолу нагрузке, пока она подвергается воздействию высокой температуры.
3. Количество процессов оплавления должно быть не более 2 раз.
Производство светодиодов Blue Chip 0603:
