ЛСД4011А/Б
LITEKEY
8531200000
Серия LSD4011A/B — однозначный буквенно-цифровой код Дисплей для поверхностного монтажа

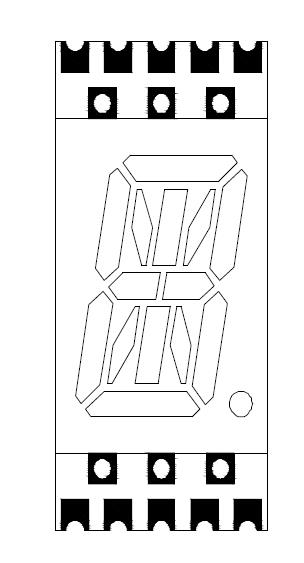

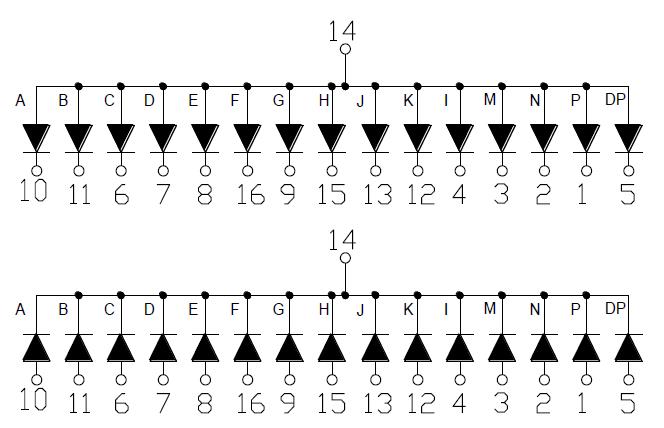

1. Размеры корпуса и внутренняя принципиальная схема
Примечания:
Все размеры указаны в миллиметрах (дюймах), допуск составляет 0,25 мм (0,010), если не указано иное.
2. Особенности
Высота символа (цифры) 0,4 дюйма

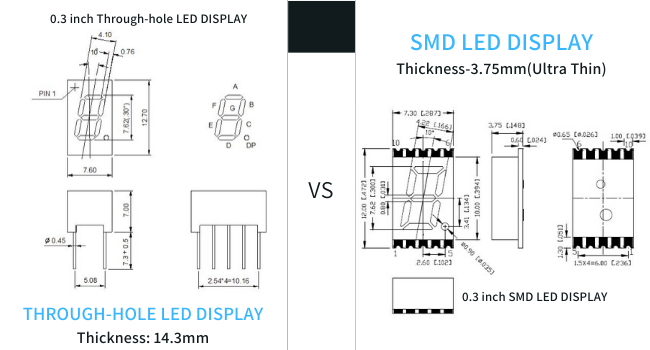

Толщина тоньше традиционного дисплея.
Доступный электрод: общий катод или анод.

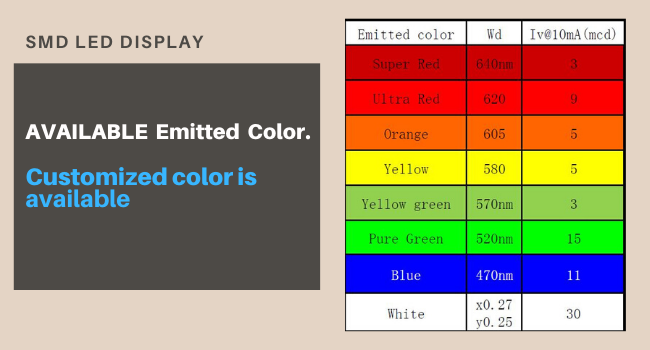

Доступен в различных цветах
Упаковка: в ленте и на катушке (1000 шт/катушка) для SMT-производства.
3. Описание
LSD4011 представляет собой буквенно-цифровой дисплей высотой 10,16 мм (0,4 дюйма).
Дисплей обеспечивает превосходную надежность при ярком окружающем освещении.
Устройство выполнено с белыми сегментами и серой поверхностью.
4. Руководство по выбору
Общий катод P/N | Общий анод P/N | Описание | Длина волны/цвет излучения (материал) | Тип объектива |
ЛСД4011АР | ЛСД4011BR | 0,4 дюйма, одинарное копание. красный буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | 640 нм/темно-красный (AlGaInP) | Белый рассеянный |
ЛСД4011АУР | ЛСД4011БУР | 0,4 дюйма, одинарное копание. красный буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | 630 нм/ярко-красный (AlGaInP) | Белый рассеянный |
ЛСД4011АА | ЛСД4011БА | 0,4 дюйма, одинарное копание. орг буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | 601-605 нм/бриллиантовый оранжевый (AlGaInP) | Белый рассеянный |
ЛСД4011AY | LSD4011BRY | 0,4 дюйма, одинарное копание. да. буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | 590 нм/ярко-желтый (AlGaInP) | Белый рассеянный |
ЛСД4011АГ | ЛСД4011БГ | 0,4 дюйма, одинарное копание. Grn буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | 568-570 нм/ярко-желтый ЗЕЛЕНЫЙ (AlGaInP) | Белый рассеянный |
ЛСД4011APG | ЛСД4011БПГ | 0,4 дюйма, одинарное копание. чистый grn буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | 568-570 нм/чисто зеленый ЗЕЛЕНЫЙ (AlGaInP) | Белый рассеянный |
ЛСД4011АБ | ЛСД4011ББ | 0,4 дюйма, одинарное копание. синий буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | 468-470 нм/СИНИЙ (InGaN) | Белый рассеянный |
ЛСД4011AW | ЛСД4011БВ | 0,4 дюйма, одинарное копание. Белый буквенно-цифровой светодиод smd дисплей, рт. Ручная десятичная дробь | Чистый белый/холодный белый (InGaN) | Белый рассеянный |
5. Электрические характеристики и абсолютные максимальные значения.
Испущенный Цвет | Электрический оптический Характеристики[1] | Абсолютный максимум Рейтинги[1] | |||||
VF@ яF= 20 мА[1] | Обеспечить регресс Текущий VR=5 В | Рассеяние мощности | Прямой постоянный ток | Пиковый прямой ток[2] | |||
Тип. | Макс. | ||||||
Темно-красный | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
2.0 | 2.4 | 10 | 60 | 25 | 60 | ||
Бриллиантовый красный | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Бриллиантовый оранжевый | 2.1 | 2.4 | 10 | 60 | 25 | 60 | |
Блестящий желто-зеленый | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Бриллиантовый желтый | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Чистый Зеленый | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Синий | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Чистый/холодный белый | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Единица: | \ | V | V | ЮА | мВт | мА | мА |

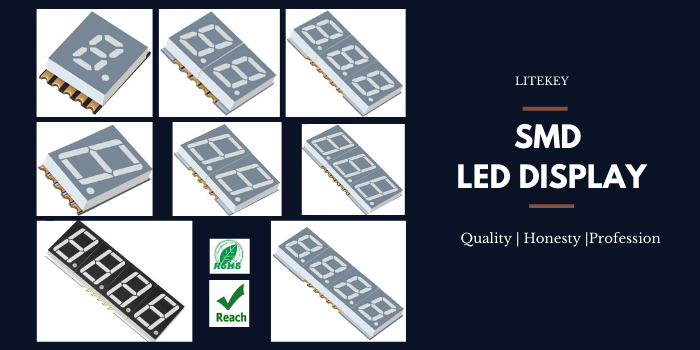

6. Типичные типы дисплеев SMD:
7. Приложения
Подходит для использования внутри помещений.
Аудиосистема.
Телеприставка.
Игровой автомат.
Индикатор канала ТВ.
Показать числовой статус
Свяжитесь с нами для получения более подробной информации.
8. Почему стоит выбрать LITEKEY
1. Профессиональное обслуживание: ответил в течение 24 часов (в рабочие дни).
2. В наличии имеются различные готовые молдинги SMD дисплея: нет необходимости платить дополнительную плату за молдинги.
3. Мы также можем предоставить продукцию по индивидуальному заказу, дизайн в соответствии с вашими требованиями.
4. Надежное и стабильное качество: 100% тестирование каждой детали. Автоматическая машина для тестирования и выбора бин-кода.
5. Опыт: производство светодиодных компонентов более 14 лет.
6. Современное оборудование: автоматические производственные машины ASM (крупнейший бренд в области светодиодных автоматических машин).
7. Концентрация: Мы фокусируемся на исследованиях и разработках светодиодов, производстве и продажах.
