LLS5730WW-26G-80-0.5W
LITEKEY
8541410000
Rohs Completian White 5730 SMD, возглавляемый Expert China Manufacturier
5730 SMD -светодиодов расширяет отраслевой портфель Litekey, лидирующий с светодиодов освещения, на более широкий набор приложений.
Он сочетает в себе высокую эффективность и превосходную ценность в надежном пакете.
Он также оптимизирован для применения освещения низкой плотности, где высокая эффективность и плавный вид
являются критическими, такие как светильники, трофы и панельные огни.
Серия LEDS 3014 предлагает высокий CRI и оптимизирован для освещения, где хорошее качество цвета имеет решающее значение.
Параметры продукта
Размер упаковки: 5,7 мм × 3,0 мм светодиод SMT, толщина 0,8 мм
0,5 Вт с низкой мощностью светодиод
Светящаяся интенсивность: 55-65LM
Тип Излучение: 120o
CRI: 80 (мин)
Высокая надежность и анти-вальканье
Низкое рабочее напряжение, низкое энергопотребление, длительный срок службы
Подходит для всех сборки SMT
Уровень чувствительности влаги: уровень 4
Бесплатные продукты PB (соответствуют ROH в ЕС)
Материал кости: Ingan/aigainp; Светлый цвет: Белый; Цвет объектива: Желтый диффузированный

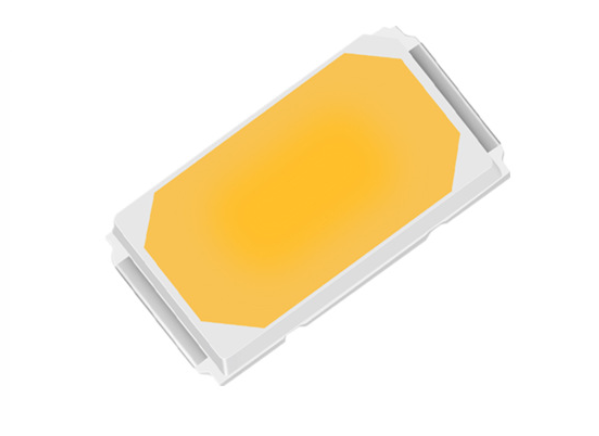

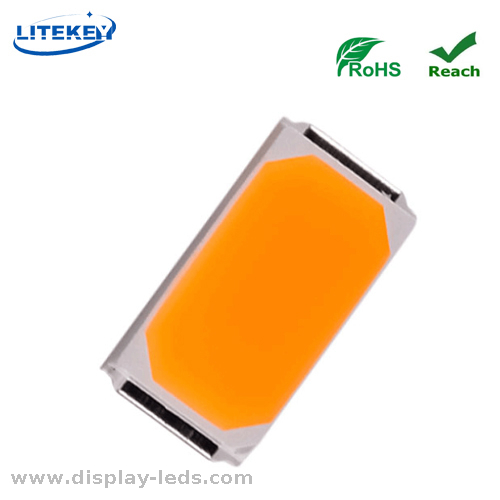

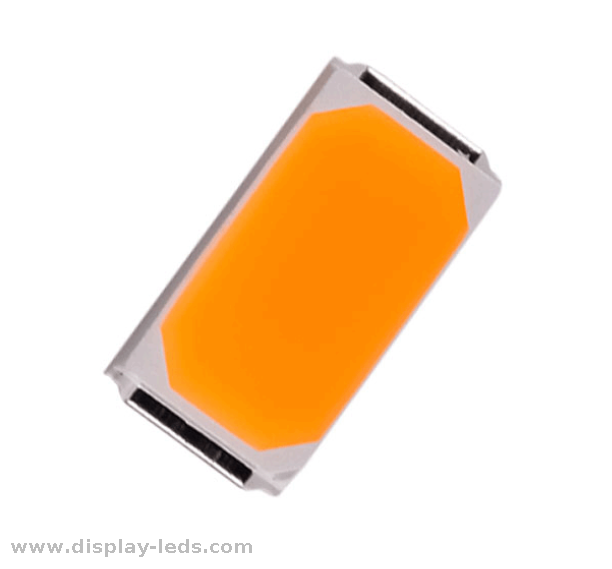

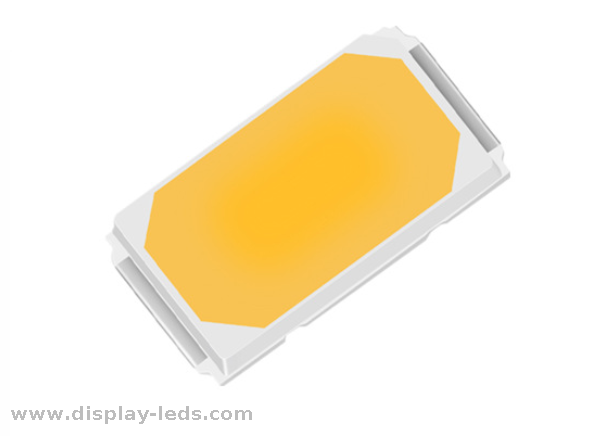

·Светодиодное фото

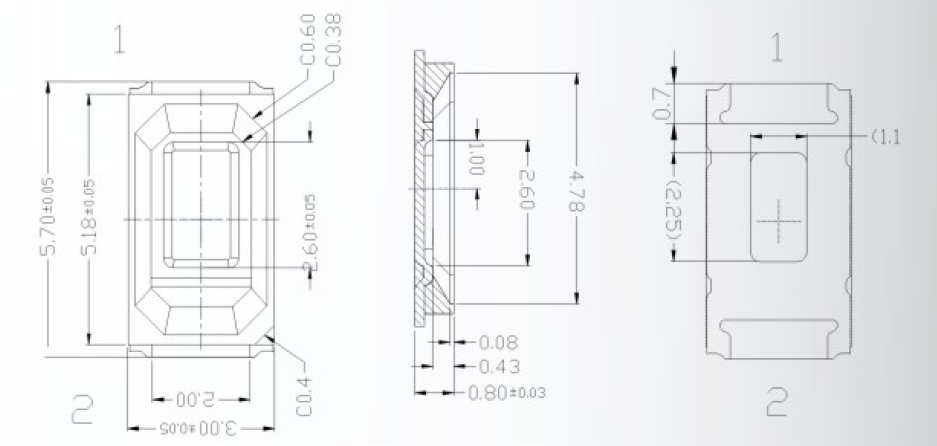

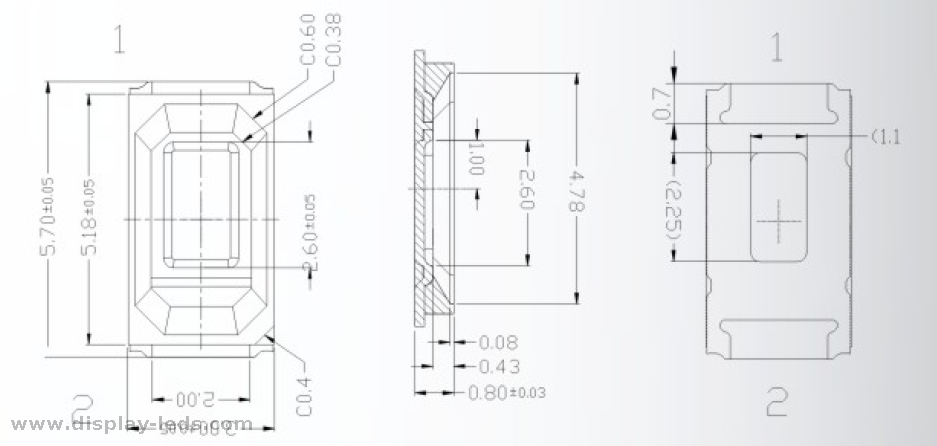

·Схема измерения
· Руководство по выбору
P/N. | Цветная корзина | Световой поток Если = 150 мА |
LLS5730WW-26G-80-0.5W | 26G (2653 ± 72K) | 55-65LM |
LLS5730WW-29G-80-0.5W | 29G (2958 ± 87K) | 55-65LM |
LLS5730NW-41G-80-0.5W | 41 г (4123 ± 137K) | 55-65LM |
LLS5730NW-52G-80-0.5W | 52 г (5169 ± 141K) | 55-65LM |
LLS5730PW-62G-80-0.5W | 62 г (6275 ± 255 тыс.) | 55-65LM |
·Абсолютные максимальные оценки (TA = 25℃)
Элемент | Символ | Максимум | Единица |
Рассеяние мощности | ПД | 500 | МВт |
Непрерывный форвард | ЕСЛИ | 150 | магистр |
Импульсный форвардный ток (1/10 рабочего цикла 0,1 мс импульс Ширина) | IFP | 200 | магистр |
Обратное напряжение | Виртуальная машина | 5 | V |
Электростатический разряд (HBM) | ЭСД | 2000 | V |
Диапазон рабочих температур | Топр | -30 до+80 | ℃ |
Диапазон температуры хранения | TSTG | -30 до+85 | ℃ |
Тепловое сопротивление | Rthj-s | 25 | ℃/w |
Температура соединения | TJ. | ≤125 | ℃ |
·Электрические/оптические характеристики (TA = 25℃)
Элемент | Символ | Condition | Мин | Тип | Макс | Единица |
Прямое напряжение | Vf. | Если = 150 мА | 2.8 | - | 3.4 | V |
Интенсивность света | IV | Если = 150 мА | 55 | - | 65 | лм |
Цветовая температура | СКИт | Если = 150 мА | 26G (2653 ± 72K) 29G (2958 ± 87K) 41 г (4123 ± 137K) 52 г (5169 ± 141K) 62 г (6275 ± 255 тыс.) | K | ||
Угол обзора | 2θ1/2 | Если = 150 мА | - | 120 | - | град |
Обратный ток | Ир | VR = 5V | - | - | 10 | μa |
Индекс цветопередачи | Раствор | Если = 150 мА | 80 | - | - | - |
·Приложение
Настольная лампа
Огни площади
Прожекторы
7. Концентрация: мы сосредоточены на исследованиях и разработках, производстве и продажах.
