LLS0805URYGC
LITEKEY
8541410000
0805 SMD-светодиодные лампы от LiteKey доступны в небольших размерах и специальных конфигурациях для автоматизированной сборки платы ПК и чувствительных к пространству приложений. Светодиодные светодиодные лампы SMD подходят для использования в широком разнообразии электронного оборудования, включая ноутбук, сетевые системы, домашние приборы и приложения для вывески в помещении.
2,0*1,2*0,8 мм
Светящийся цвет и коллоид: Красный/желтый зеленый
Продукты защиты окружающей среды соответствовали директиве ROHS
Стандартная упаковка EIA
Подходит для автоматического производства SMT
Подходит для процесса пайки отфина

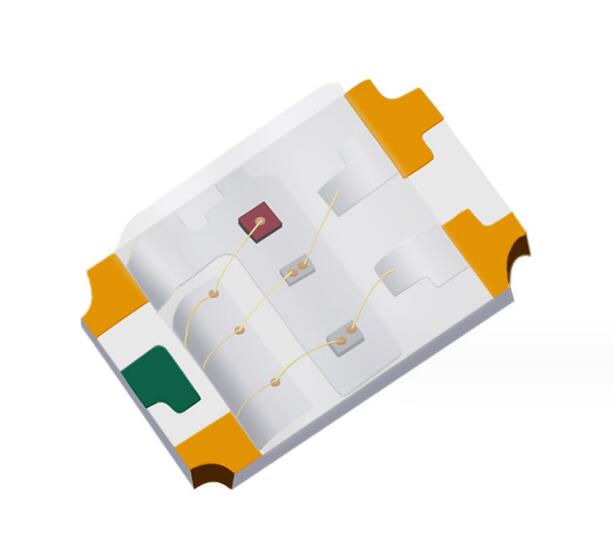

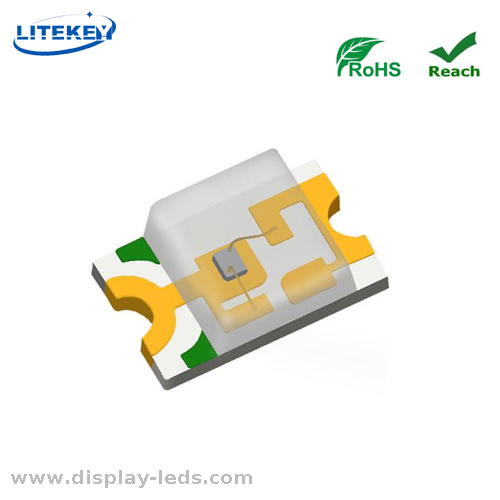

·Светодиодное фото

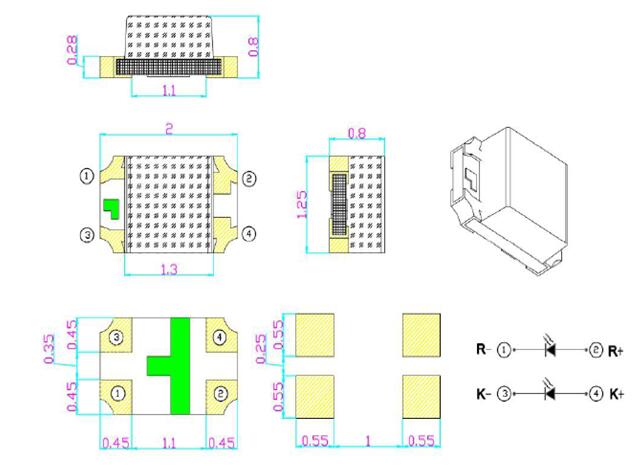

·Схема измерения
·Абсолютные максимальные оценки (TA = 25ºC)
Элемент | Символ | Максимум | Единица | |
UR | UG | |||
Рассеяние мощности | ПД | 55 | 55 | МВт |
Непрерывный форвард | IFmax | 25 | 25 | магистр |
Пик вперед вперед (1/10 Рабочий цикл 0,1 мс ширина импульса) | IFP | 100 | 100 | магистр |
Обратное напряжение | VR | 5 | 5 | V |
Диапазон рабочих температур | TОПР | -40 до+85 | ℃ | |
Диапазон температуры хранения | Tstg | -40 до+85 | ℃ | |
Ведущая температура припоя | Tsol | Переиз Пайрь: 260 ℃ в течение 10 сек. Рука Пайрь: 300 ℃ за 3 сек. | ||
* Примечание: ширина пульса ≤0,1 мс, обязанности 1/10
·Электрические/оптические характеристики (TA = 25ºC)
Элемент | Символ | Condition | Ур | UG | Единица | ||||
Мин | Тип | Макс. | Мин | Тип | Макс. | ||||
Прямое напряжение | VF | IF= 20 мА | 1.8 | - | 2.4 | 1.8 | - | 2.4 | V |
Интенсивность света | IV | IF= 20 мА | - | 150 | - | - | 90 | - | МакД |
Пиковая длина волны | λp | IF= 20 мА | - | 630 | - | - | 573 | - | н.м. |
Доминирующая длина волны | ld | IF= 20 мА | 620 | - | 630 | 565 | - | 575 | н.м. |
Половина волны | Δλ | IF= 20 мА | - | 20 | - | - | 15 | - | н.м. |
Угол обзора | 2θ1/2 | IF= 20 мА | - | 120 | - | - | 120 | - | Град |
Обратный ток | Ир | VR = 5 В. | - | - | 1 | - | - | 1 | UA |
·Приложение
Медицинское оборудование: эндоскоп, оксиметр
Автомобильная электроника: ключ подсветки, индикаторный свет
Промышленные продукты: электронная приборная панель, промышленное оборудование
Умный дом: белые приборы, светодиодная трубка Nixie
Продукты связи: лампа кнопки мобильного телефона, маршрутизатор
Применение чипа SMD
Применение чипа SMD
Применение чипа SMD
7. Концентрация: мы сосредоточены на исследованиях и разработках, производстве и продажах.
